3,5KW Luftgekühlter Quadratischer AC-Spindelmotor GDZ93×82-3.5C4 380V 18000U/min 300Hz ER25 Spannzange

3,5KW Luftgekühlter Quadratischer AC-Spindelmotor GDZ93×82-3.5C4 380V 18000U/min 300Hz ER25 Spannzange

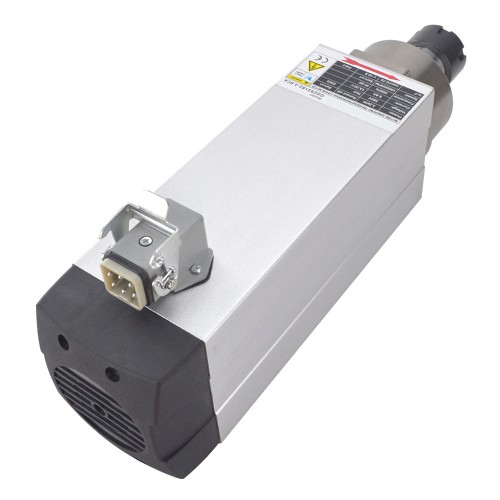

Der luftgekühlte quadratische AC-Spindelmotor GDZ93×82-3.5C4 liefert eine Ausgangsleistung von 3,5 kW bei 380 V und 8,8 A. Die maximale Drehzahl beträgt 18.000 U/min im Frequenzbereich von 0 bis 300 Hz. Das Motorgehäuse besteht aus Edelstahl und misst 215 × 82 mm. Die Rundlaufabweichung liegt bei weniger als 0,005 mm. Ausgestattet ist der Motor mit einer ER25-Spannzange (6 mm und 12,7 mm) sowie vier Präzisionslagern (2×7007(P4) vorne, 2×7002C(P4) hinten). Die Schmierung erfolgt über Fett, die Kühlung durch Luftzirkulation. Dieser Spindelmotor kann in CNC-Fräs- und Gravuranwendungen eingesetzt werden, bei denen eine kompakte Bauform, hohe Drehzahl und präzise Werkzeugführung erforderlich sind.

Spezifikation

• Herstellerteilenummer: GDZ93×82-3.5C4
• Material: Edelstahl
• Größe: 215x82(Länge: 215 mm, Breite: 82 mm)
• Leistung: 3,5 KW
• Stromspannung: 380 VAC
• Stromstärke: 8,8 A
• Frequenz: 0 ~ 300 Hz
• Geschwindigkeit: 0 ~ 18000 U/min
• Kühlung: Luftgekühlt
• Rundlaufabweichung: Weniger als 0,005 mm
• Lagerschmierung: Fett
• Spannzangengröße: ER25 Spannzange(6 mm, 12,7mm)
• Lager: 2x7007(P4), 2x7002C(P4)
• Gewicht: 8,85 kg
