4,5KW Luftgekühlter Quadratischer AC Motorspindel GDZ120×103-4.5C4 380V 18000U/min 300Hz ER32 Spannzange

4,5KW Luftgekühlter Quadratischer AC Motorspindel GDZ120×103-4.5C4 380V 18000U/min 300Hz ER32 Spannzange

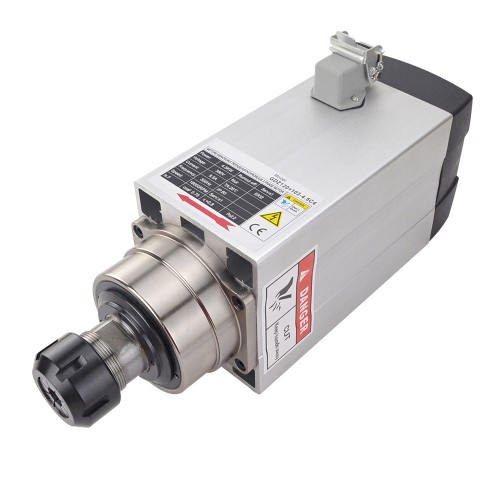

Der luftgekühlte quadratische AC-Spindelmotor GDZ120×103-4.5C4 liefert eine Ausgangsleistung von 4,5 kW bei 380 V und 9,5 A. Die maximale Drehzahl beträgt 18.000 U/min bei einem Frequenzbereich von 0 bis 300 Hz. Das Gehäuse besteht aus Edelstahl mit den Abmessungen 191 × 103 mm. Die Rundlaufabweichung liegt bei weniger als 0,005 mm. Der Motor ist mit einer ER32-Spannzange (6 mm und 12,7 mm) sowie vier Präzisionslagern ausgestattet (2×7008C(P4) vorne, 2×7004C(P4) hinten). Die Schmierung erfolgt über Fett, die Kühlung über Luftzirkulation. Dieser Spindelmotor kann in CNC-Maschinen verwendet werden, bei denen stabile Lagerung und präzise Drehzahlregelung erforderlich sind.

Spezifikation

• Herstellerteilenummer: GDZ120×103-4.5C4
• Material: Edelstahl
• Größe: 191×103(Länge: 191 mm, Breite:103 mm)
• Leistung: 4,5 KW
• Stromspannung: 380 VAC
• Stromstärke: 9.5 A
• Frequenz: 0 ~ 300 Hz
• Geschwindigkeit: 0 ~ 18000 U/min
• Kühlung: Luftgekühlt
• Rundlaufabweichung: Weniger als 0,005 mm
• Lagerschmierung: Fett
• Spannzangengröße: ER32 Spannzange(6 mm, 12,7 mm)
• Lager: 2x7008C(P4), 2x7004C(P4)
• Gewicht: 12,4 kg
