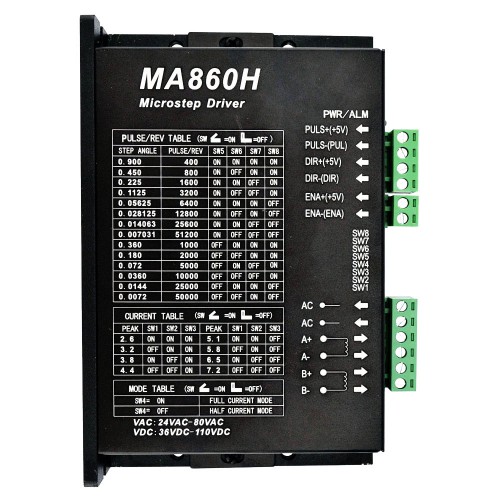

Analoger Schrittmotortreiber MA860H max. 80VAC oder 110VDC 2,4-7,2A

Analoger Schrittmotortreiber MA860H max. 80VAC oder 110VDC 2,4-7,2A

Dieses Schrittmotortreiber-Modell basiert auf der Pure-Sinusoidal-Current-Control-Technologie von Leadshine und bietet eine präzise Stromregelung. Es eignet sich zum Ansteuern von 2-Phasen- und 4-Phasen-Schrittmotoren im Größenbereich von Nema 17 bis Nema 42. Der Treiber ermöglicht einen Betrieb mit reduzierter Geräuschentwicklung und geringerer Erwärmung. Darüber hinaus unterstützt er stabile Leistung auch bei höheren Drehzahlen. Der Eingangsspannungsbereich liegt bei 36–110 VDC bzw. 24–80 VAC, und der maximale Spitzenstrom beträgt 7,2 A. Die gewünschte Stromstärke und Mikroschritte können über DIP-Schalter eingestellt werden.

Hauptmerkmale

• Leistungsstark und kostengünstig
• Versorgungsspannung bis zu 80 V AC oder +110 V DC
• Ausgangsstrom bis zu 7,2 A
• Selbsteinstelltechnologie
• Rein sinusförmige Stromregelung
• Impulseingangsfrequenz bis zu 300 kHz
• TTL-kompatibler und optisch isolierter Eingang
• Automatische Stromabsenkung im Leerlauf
• 16 wählbare Auflösungen in Dezimal- und Binärzahlen, bis zu 51.200 Schritte/Umdrehung
• Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren
• Kurzspannungs-, Überspannungs-, Überstrom- und Kurzschlussschutz

Elektrische Spezifikation:

• Ausgangsspitzenstrom: 2,6~7,2A (5,1 RMS)
• Eingangsspannung: +24~80VAC or +36~110VDC
• Logiksignalstrom: 7~16mA (Typisch 10mA)
• Impulseingangsfrequenz: 0~300kHz
• Isolationswiderstand: 500MΩ

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):

• Kühlung: Natürliche Kühlung oder Zwangskühlung
• Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
• Umgebungstemperatur: 0℃ － 50℃
• Luftfeuchtigkeit: 40%RH－90%RH
• Betriebstemperatur:70℃ MA
• Vibration: 5,9m/s2 Max
• Lagertemperatur:70℃ MAX
• Gewicht: Approx.650g (22,93oz)
