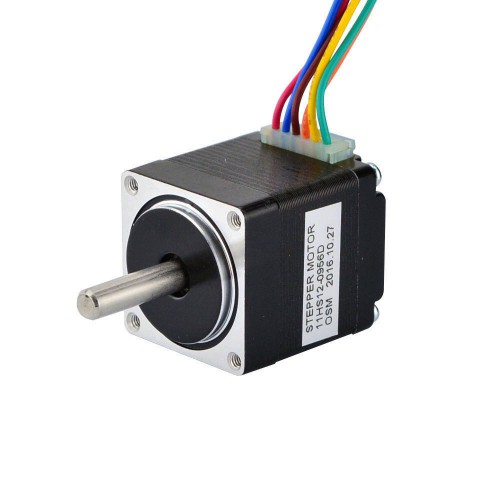

Nema 11 Doppelwellen Schrittmotor 11HS12-0956D 1,8 Grad 4,3Ncm 2,7V 6 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€14,93
Nema 11 Doppelwellen Schrittmotor 11HS12-0956D 1,8 Grad 4,3Ncm 2,7V 6 Drähte
Dieser unipolare Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 28 x 28 x 31,5 mm. Er verfügt über sechs Drähte, jede Phase verbraucht 0,95 A bei 2,66 V und hat ein Haltemoment von 4,3 Ncm. Eine 10-mm-Hinterwelle diente für einen Encoder oder Ähnliches.
Elektrische Spezifikation
- Herstellerteilenummer: 11HS12-0956D
- Motortyp: Unipolarer Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,3Ncm
- Nennstrom/Phase: 0,95A
- Stromspannung: 2,66V
- Phasenwiderstand: 2,8ohms
- Induktivität: 1mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 31,5mm
- Wellendurchmesser: Φ5mm
- Vordere Wellenlänge: 20mm
- Länge der hinteren Welle: 10mm
- Anzahl der Leitungen: 6
- Leitungslänge: 300mm
- Gewicht: 110g
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
Orange
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 4,3 |
| Haltemoment (oz.in) | 6,1 |
| Induktivität (mH) | 1 |
| Phasenwiderstand (ohm) | 2,8 |
| Nennstrom (A) | 0,95 |
| Schrittwinkel (°) | 1,8 |
| Motorspezifikation | |
| Motorlänge (mm) | 31,5 |
| Physikalische Spezifikation | |
| Flanschdurchmesser (mm) | 28x28 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | O |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20 |
| Anzahl der Leitungen | 6 |
| Leitungslänge (mm) | 300 |
| Gewicht (g) | 110 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
