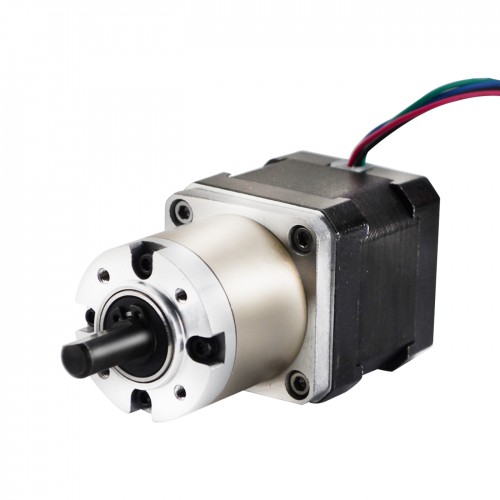

Nema 17 Doppelwellen Planetengetriebe Schrittmotor 17HS15-0404S-PG19 mit 19:1 Planetengetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€31,41
Nema 17 Doppelwellen Planetengetriebe Schrittmotor 17HS15-0404S-PG19 mit 19:1 Planetengetriebe
Dieser bipolare Schrittmotor vom Typ 17HS15-0404S-PG19 ist mit einem 19,19:1-Planetengetriebe ausgestattet und hat einen Schrittwinkel von 0,094 Grad. Er arbeitet mit einem Nennstrom von 0,4 A pro Phase bei 12 V, einem Phasenwiderstand von 30 Ohm und einer Induktivität von 58 mH. Das Haltemoment ohne Getriebe beträgt 40 Ncm. Das Getriebe bietet einen Wirkungsgrad von 81 % und ein zulässiges Drehmoment von bis zu 5 Nm.
Elektrische Spezifikation
- Herstellerteilenummer: 17HS15-0404S-PG19
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,094 deg
- Haltemoment ohne Getriebe: 40Ncm
- Nennstrom/Phase: 0,4A
- Phasenwiderstand: 30ohms
- Stromspannung: 12V
- Induktivität: 58mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 19,19: 1
- Wirkungsgrad: 81%
- Verdrehspiel im Leerlauf: <=1 deg
- Max, zulässiges Drehmoment: 3Nm
- Drehmoment (erlaubt): 5Nm
- Maximale axiale Belastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 39mm
- Getriebelänge: 35mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 20mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 450g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Wirkungsgrad | 81% |
| Untersetzung | 19,19:1 |
| Getriebelänge (mm) | 35 |
| Getriebeart | Planetengetriebe |
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Max. zulässiges Drehmoment (Ncm) | 300 |
| Max. zulässiges Drehmoment (oz.in) | 424,8 |
| Zulässiges Dauerdrehmoment (Ncm) | 500 |
| Zulässiges Dauerdrehmoment (oz.in) | 708,1 |
| Maximale axiale Belastung der Welle (N) | 50 |
| Maximale radiale Belastung der Welle (N) | 100 |
| Motorspezifikation | |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 40 |
| Haltemoment ohne Getriebe (oz.in) | 56,6 |
| Induktivität (mH) | 58 |
| Leitungslänge (mm) | 500 |
| Motorlänge (mm) | 39 |
| Motor NEMA Größe | Nema 17 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 30 |
| Nennstrom (A) | 0,4 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 20 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 450 |
