E-Serie Nema 14 Runder Schrittmotor 14RE07-1004VRN 0,9 Grad 8Ncm 1,0A Φ36x17mm 4 Drähte
E-Serie Nema 14 Runder Schrittmotor 14RE07-1004VRN 0,9 Grad 8Ncm 1,0A Φ36x17mm 4 Drähte

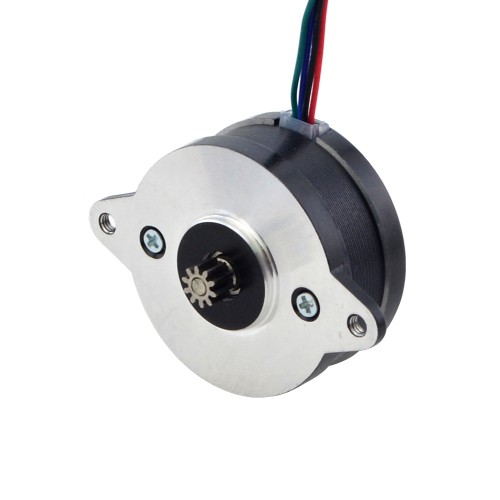

Dieser bipolare Schrittmotor vom Typ 14RE07-1004VRN hat einen Schrittwinkel von 0,9 Grad und ein Haltemoment von 8 Ncm. Er arbeitet mit einem Nennstrom von 1,0 A pro Phase, einem Phasenwiderstand von 3,9 Ohm und einer Induktivität von 2,5 mH. Der Motor hat einen Durchmesser von 36 mm und eine Länge von 17 mm. Die Welle misst 2,5 mm im Durchmesser bei 6 mm Länge. Vier Anschlussleitungen mit einer Länge von 500 mm sind vorhanden.
Elektrische Spezifikation
Herstellerteilenummer: 14RE07-1004VRN
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 0,9 deg
Haltemoment: 8Ncm
Nennstrom/Phase: 1,0A
Phasenwiderstand: 3,9ohms
Induktivität: 2,5mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: Φ36mm
Motorlänge: 17mm
Wellendurchmesser: Φ2,5mm
Länge der Welle: 6mm
Anzahl der Leitungen: 4
Leitungslänge: 500mm
Anschluss
| A+ | A- | B+ | B- |
| Rot | Grün | Schwarz | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 8 |
| Haltemoment (oz.in) | 11,33 |
| Induktivität (mH) | 2,5 |
| Phasenwiderstand (ohm) | 3,9 |
| Nennstrom (A) | 1,0 |
| Schrittwinkel (°) | 0,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 17 |
| Flanschdurchmesser (mm) | Nema 14 (Φ36,5) |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 2,5 |
| Länge der Welle (mm) | 6 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Abtriebswellentyp | O |
