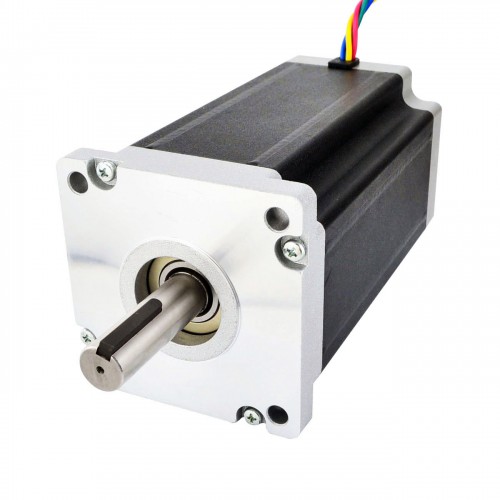

Nema 42 Doppelwellen Schrittmotor 42HS79-8004D 30Nm 8,0A 5,36V 4 Drähte
Dies ist der größte CNC-Schrittmotor, den wir haben, mit den Abmessungen 110 x 110 x 201 mm. Es verfügt über 4 Drähte, jede Phase zieht 8 A, was ein enormes Drehmoment von bis zu 30 Nm ermöglicht. An einer hinteren Welle können Encoder, Handräder oder Ähnliches montiert werden.
Elektrische Spezifikation
- Herstellerteilenummer: 42HS79-8004D
- Schrittwinkel: 1,8 Grad
- Haltemoment: 30Nm
- Nennstrom/Phase: 8,0A
- Stromspannung: 5,36V
- Phasenwiderstand: 0,67ohms
- Induktivität: 11mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 110 x 110mm
- Motorlänge: 201mm
- Wellendurchmesser: Φ19mm
- Länge der Welle: 55,37mm
- Länge der Passfedernut: 35mm
- Anzahl der Leitungen: 4
- Leitungslänge: 310mm
- Gewicht: 12,5kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 3000 |
| Haltemoment (oz.in) | 4248 |
| Induktivität (mH) | 11 |
| Phasenwiderstand (ohm) | 0,67 |
| Nennstrom (A) | 8 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 201 |
| Flanschdurchmesser (mm) | 110x110 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Wellentyp | Passfeder |
| Wellendurchmesser (mm) | 19 |
| Länge der Welle (mm) | 55,37 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
| Gewicht (g) | 12000 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
