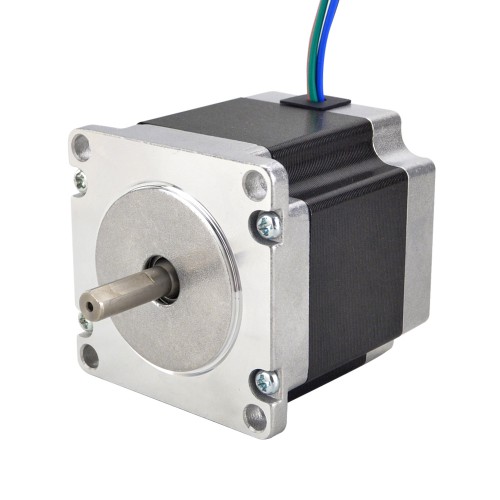

E-Serie Nema 23 Schrittmotor 23HE22-2804S 1,8Grad 1,26 Nm 4 Drähte

E-Serie Nema 23 Schrittmotor 23HE22-2804S 1,8Grad 1,26 Nm 4 Drähte

Dieser bipolare Schrittmotor vom Typ 23HE22-2804S verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 1,26 Nm. Der Motor arbeitet mit 2,8 A Nennstrom pro Phase, einem Phasenwiderstand von 0,9 Ohm und einer Induktivität von 2,5 mH. Die Bauform beträgt 57 x 57 mm bei einer Motorlänge von 56 mm. Die Welle hat einen Durchmesser von 6,35 mm, ist 21 mm lang und 15 mm als D-Flachwelle ausgeführt. Vier Anschlussleitungen mit 300 mm Länge sind vorhanden.

Elektrische Spezifikation

Herstellerteilenummer: 23HE22-2804S

Anzahl der Phasen: 2

Schrittwinkel: 1,8 Grad

Haltemoment: 1,26 Nm

Nennstrom/Phase: 2,8 A

Phasenwiderstand: 0,9 ohms± 10%

Induktivität: 2,5 mH ± 20%(1KHz)

Physikalische Spezifikation

Bauform: 57 x 57 mm

Motorlänge: 56 mm

Wellendurchmesser: Φ6,35 mm

Länge der Welle: 21 mm

Länge der D-Flachwelle: 15 mm

Anzahl der Leitungen: 4

Leitungslänge: 300 mm

Gewicht: 0,7 kg

Anschluss
