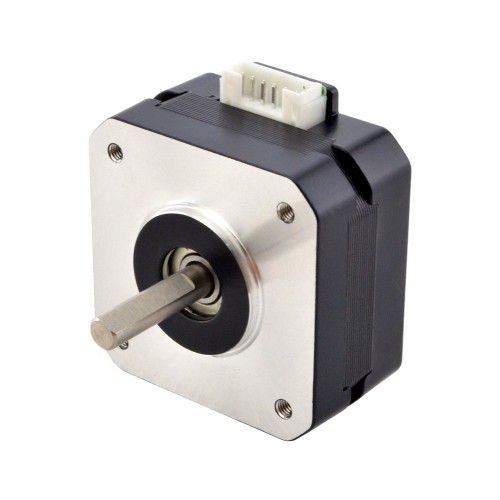

E-Serie Nema 17 Schrittmotor 17HE08-1004S 1,8Grad 17Ncm 4 Drähte
E-Serie Nema 17 Schrittmotor 17HE08-1004S 1,8Grad 17Ncm 4 Drähte
Dieser bipolare Schrittmotor vom Typ 17HE08-1004S hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 17 Ncm. Er arbeitet mit 1,0 A Nennstrom pro Phase, einem Phasenwiderstand von 3,6 Ohm und einer Induktivität von 4,0 mH. Die Bauform beträgt 42 x 42 mm bei einer Motorlänge von 23 mm. Die Welle hat einen Durchmesser von 5 mm, eine Gesamtlänge von 20 mm und ist 17 mm als D-Flachwelle ausgeführt. Vier Anschlussleitungen mit je 1000 mm Länge sind vorhanden.
Elektrische Spezifikation
Herstellerteilenummer: 17HE08-1004S
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 1,8Grad
Haltemoment: 17Ncm
Nennstrom/Phase: 1,0A
Phasenwiderstand: 3,6ohms
Induktivität: 4,0mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 23mm
Wellendurchmesser: Φ5mm
Länge der Welle: 20mm
Länge der D-Flachwelle: 17mm
Anzahl der Leitungen: 4
Leitungslänge: 1000mm
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Blau | Grün | Rot |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 17 |
| Haltemoment (oz.in) | 24,07 |
| Induktivität (mH) | 4,0 |
| Nennstrom (A) | 1 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 23 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 1000 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Abtriebswellentyp | D-Flachwelle |
