E-Serie Nema 23 Schrittmotor 23HE30-2804S 1,8Grad 1,9Nm 2,8A 3,2V 4 Drähte

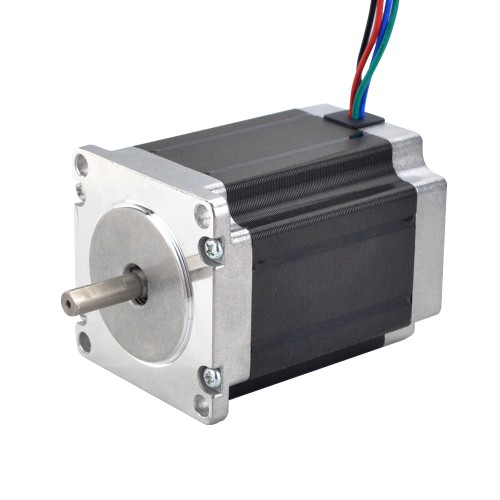

Dieser bipolare Schrittmotor vom Typ 23HE30-2804S hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 1,9 Nm. Er arbeitet mit einem Nennstrom von 2,8 A pro Phase bei einem Phasenwiderstand von 1,13 Ohm und einer Induktivität von 5,4 mH. Die Bauform beträgt 57 x 57 mm, die Motorlänge 76 mm. Die Welle hat einen Durchmesser von 6,35 mm, ist 21 mm lang und 15 mm davon als D-Flachwelle ausgeführt. Vier Anschlussleitungen mit einer Länge von 500 mm sind vorhanden.
Elektrische Spezifikation
Herstellerteilenummer: 23HE30-2804S
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 1,9 Nm
Nennstrom/Phase: 2,8 A
Phasenwiderstand: 1,13 ohms± 10%
Induktivität: 5,4 mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 57 x 57 mm
Motorlänge: 76 mm
Wellendurchmesser: Φ6,35 mm
Länge der Welle: 21 mm
Länge der D-Flachwelle: 15 mm
Anzahl der Leitungen: 4
Leitungslänge: 500 mm
Gewicht: 1,2 kg
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 190 |
| Haltemoment (oz.in) | 269 |
| Induktivität (mH) | 5,4 |
| Phasenwiderstand (ohm) | 1,13 |
| Nennstrom (A) | 2,8 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 76 |
| Flanschdurchmesser (mm) | Nema 23 (57 x 57) |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 6,35 |
| Länge der Welle (mm) | 21 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 1200 |
| Abtriebswellentyp | D-Flachwelle |
