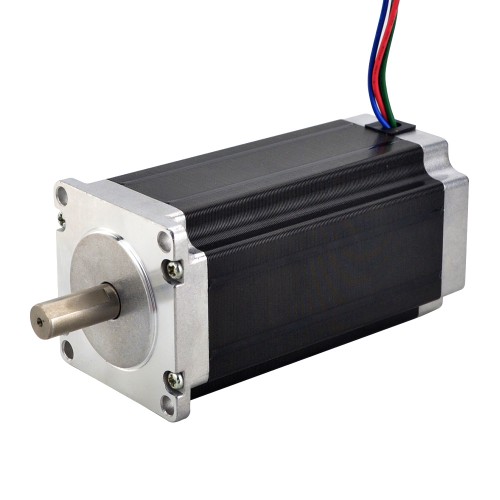

E-Serie Nema 23 Schrittmotor 23HE45-4204S 4 Drähte 1,8Grad 3,0Nm 4,2A
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
E-Serie Nema 23 Schrittmotor 23HE45-4204S 4 Drähte 1,8Grad 3,0Nm 4,2A
Dieser bipolare Schrittmotor vom Typ 23HE45-4204S hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 3,0 Nm. Er arbeitet mit einem Nennstrom von 4,2 A pro Phase, einem Phasenwiderstand von 0,9 Ohm und einer Induktivität von 3,8 mH. Die Bauform beträgt 57 x 57 mm bei einer Motorlänge von 113 mm. Die Welle hat einen Durchmesser von 10 mm, eine Länge von 24 mm und ist 20 mm als D-Flachwelle ausgeführt. Vier Anschlussleitungen mit je 500 mm Länge sind vorhanden.
Elektrische Spezifikation
Herstellerteilenummer: 23HE45-4204S
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 3,0 Nm
Nennstrom/Phase: 4,2 A
Phasenwiderstand: 0,9 ohms± 10%
Induktivität: 3,8 mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 57 x 57 mm
Motorlänge: 113 mm
Wellendurchmesser: Φ10 mm
Länge der Welle: 24 mm
Länge der D-Flachwelle: 20 mm
Anzahl der Leitungen: 4
Leitungslänge: 500 mm
Gewicht: 1,8 kg
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Induktivität (mH) | 3,8 |
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 425 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 4,2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 113 |
| Flanschdurchmesser (mm) | Nema 23 (57 x 57) |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 10 |
| Länge der Welle (mm) | 24 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 1800 |
| Abtriebswellentyp | D-Flachwelle |
