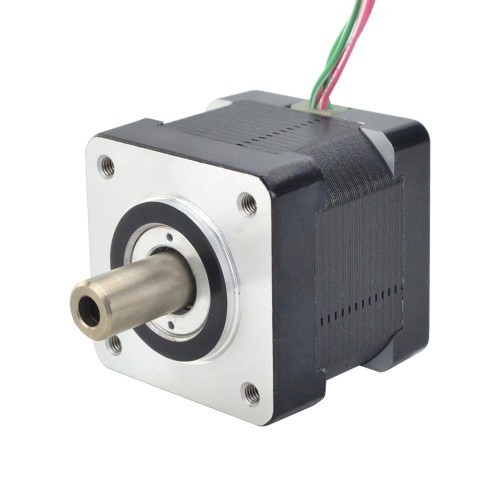

Nema 14 Hohlwellen Schrittmotor 14HS14-1254H Doppelwelle 16Ncm 1,25A 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€20,17
Nema 14 Hohlwellen Schrittmotor 14HS14-1254H Doppelwelle 16Ncm 1,25A 4 Drähte
Dieser bipolare Schrittmotor vom Typ 14HS14-1254H hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 0,16 Nm. Er arbeitet mit einem Nennstrom von 1,25 A pro Phase, einem Phasenwiderstand von 1,86 Ohm und einer Induktivität von 2,8 mH. Die Bauform beträgt 35 x 35 mm bei einer Motorlänge von 34,5 mm. Die vordere Welle hat einen Außendurchmesser von 8 mm und einen Innendurchmesser von 4 mm bei 16 mm Länge. Die hintere Welle ist 9 mm lang.
Elektrische Spezifikation
- Herstellerteilenummer: 14HS14-1254H
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,16 Nm
- Nennstrom/Phase: 1,25 A
- Phasenwiderstand: 1,86 ohms± 10%
- Induktivität: 2,8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35 mm
- Motorlänge: 34,5 mm
- Außendurchmesser der Welle: Φ8 mm
- Innendurchmesser der Welle: Φ4 mm
- Vordere Wellenlänge: 16 mm
- Länge der hinteren Welle: 9 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 310 mm
- Gewicht: 0,17 kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 16 |
| Haltemoment (oz.in) | 22,66 |
| Induktivität (mH) | 2,8 |
| Phasenwiderstand (ohm) | 1,86 |
| Nennstrom (A) | 1,25 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34,5 |
| Flanschdurchmesser (mm) | 35 x 35 |
| Leitungslänge (mm) | 310 |
| Anzahl der Leitungen | 4 |
| Wellentyp | Hohlwelle |
| Gewicht (g) | 170g |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
