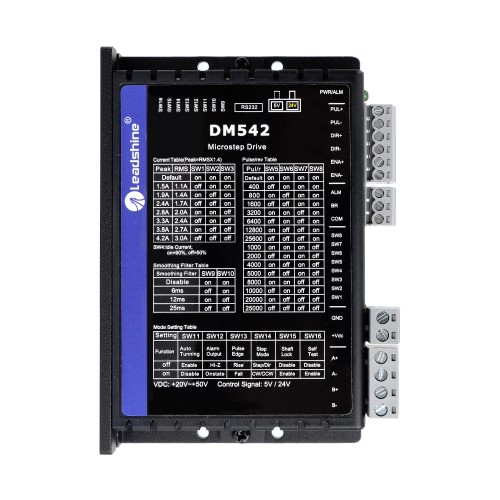

Leadshine Digitaler Schrittmotorsteuerung DM542 0,5-4,2A 20-50VDC
Der Schrittmotortreiber DM542 ist für den Betrieb von zweiphasigen (1,8°) und vierphasigen (0,9°) Hybrid-Schrittmotoren der Baugrößen NEMA 17, 23 und 24 ausgelegt. Er eignet sich für verschiedene Anwendungen in Bereichen wie CNC-Maschinenbau, Elektronik, Medizintechnik, Automatisierung und Verpackungstechnik. Typische Einsatzgebiete sind CNC-Fräsen, Schneidanlagen (Plasma oder Laser), Fließbänder oder Verkaufsautomaten.
Hauptmerkmale:
Schritt- und Richtungssteuerung (PUL/DIR) oder CW/CCW (Doppelimpuls)
20–50 VDC Versorgungsspannung
200 kHz (500 kHz optional) maximale Impulseingangsfrequenz
16 Mikroschrittauflösungen von 200–25.600 über DIP-Schalter oder 200–51.200 über Software (Erhöhung um 200)
8 Ausgangsstromeinstellungen von 1,0–4,2 A über DIP-Schalter oder 0,5–4,2 A über Software (Erhöhung um 0,1)
Konfigurierbare Glättung der Steuerbefehle zur Reduzierung von Motorvibrationen
Leerlaufstromreduzierung auf 50 % oder 90 % wählbar über SW4
Praktischer Selbsttest für einfache Diagnose
Autotuning für Weitbereichs-Schrittmotoren NEMA 17, 23 und 24
Resonanzschutz für Drehmoment, besonders gleichmäßige Bewegung, geringe Motorerwärmung und Geräuschentwicklung
Sanftanlauf ohne "Sprung" beim Einschalten
Optisch isolierte Eingänge mit 5 V oder 24 V
Fehler- und Bremsausgang
Überspannungs- und Überstromschutz
CE-zertifiziert und RoHS-konform
Elektrische Spezifikation:
Ausgangsstrom: 0,5~4,2A (3,0 RMS)
Eingangsspannung: +20~50VDC (Typisch 24 - 48VDC)
Logiksignalstrom: 7~16mA (Typisch 10mA)
Impulseingangsfrequenz: 0~200kHz
Impulsbreite: 2,5μS
Isolationswiderstand: 500MΩ
Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
Umgebungstemperatur: 0℃ － 65℃
Luftfeuchtigkeit: 40%RH－90%RH
Betriebstemperatur: 0℃ － 50℃
Vibration: 10-55Hz / 0,15mm
Lagertemperatur: -20℃ － 65℃
Gewicht: Approx.250g
| Elektrische Spezifikation | |
|---|---|
| Anzahl der Phasen | 2 |
| Steuermodi | Steuermodi |
| Encoder-Rückmeldung | Nein |
| Mit Impulsgeber integriert | Nein |
| Eingangsspannung (V) | 20 - 50 DC |
| Ausgangsstrom (A) | 0,5 - 4,2 |
| Mikroschritt (Schritte/Umdr.) | 200 - 25600 |
| Max. Pulsfrequenz(kHZ) | 200 |
| Impulsbreite (μs) | 2,5 |
