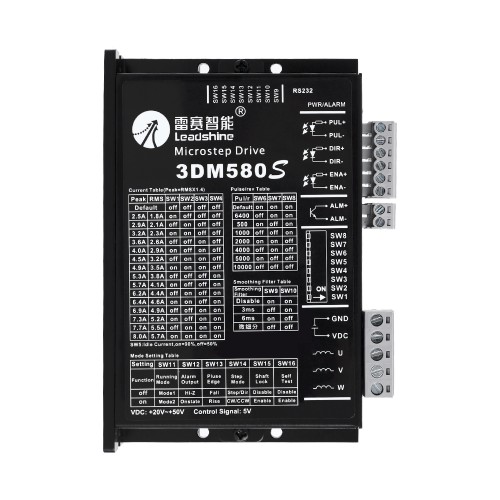

Leadshine 3 Phasen Digitaler Schrittmotorsteuerung 3DM580S 0,5-8,0A 20-74VDC für Schrittmotor
- Handbücher und Dokumentation:
Leadshine 3 Phasen Digitaler Schrittmotorsteuerung 3DM580S 0,5-8,0A 20-74VDC für Schrittmotor
Geeignet für eine Vielzahl von Schrittmotoren der NEMA-Baugrößen 17 bis 34. Der 3DM580S kann in verschiedenen Maschinen eingesetzt werden, z. B. in Laserschneidern, Lasermarkierern, hochpräzisen XY-Tischen, Etikettiermaschinen usw. Seine einzigartigen Eigenschaften machen den 3DM580S für Anwendungen, die sowohl Laufruhe bei niedrigen Geschwindigkeiten als auch hohe Geschwindigkeiten erfordern.
Hauptmerkmale:
Schritt- und Richtungssteuerung (PUL/DIR) oder CW/CCW (Doppelimpuls)
Empfohlene Versorgungsspannung: 20–50 VDC, bis zu 74 VDC
Maximale Impulseingangsfrequenz: 500 kHz bei 50 % Einschaltdauer
8 Mikroschrittauflösungen von 200–10.000 über DIP-Schalter oder 200–51.200 über Software (Erhöhung um 100 %)
16 Ausgangsstromeinstellungen von 2,1–8,0 A über DIP-Schalter oder 0,5–8,0 A über Software (Erhöhung um 0,1 %)
Konfigurierbare Glättung der Steuerbefehle zur Reduzierung von Motorvibrationen
Leerlaufstromreduzierung auf 50 % oder 90 % wählbar über SW5
Praktischer Selbsttest für einfache Diagnose
Zwei Bewegungsmodi: langsame, gleichmäßige Bewegung und hohes Drehmoment
Resonanzschutz für optimales Drehmoment, besonders gleichmäßige Bewegung, geringe Motorerwärmung und Geräuschentwicklung
Sanftanlauf ohne „Sprung“ beim Einschalten
Fehlerausgang
Überspannungs- und Überstromschutz
CE-zertifiziert und RoHS-konform
Elektrische Spezifikation:
Ausgangsstrom: 0,5~8,0A (5,7 RMS)
Eingangsspannung: +20~74VDC (Typisch 24 - 48VDC)
Logiksignalstrom: 7~16mA (Typisch 10mA)
Impulseingangsfrequenz: 0~500kHz
Minimale Impulsbreite: 1μS
Isolationswiderstand: 500MΩ
Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
Umgebungstemperatur: 0℃ － 65℃
Luftfeuchtigkeit: 40%RH－90%RH
Betriebstemperatur: 0℃ － 50℃
Vibration: 10-55Hz / 0.15mm
Lagertemperatur: -20℃ － 65℃
Gewicht: Approx.250g
| Elektrische Spezifikation | |
|---|---|
| Anzahl der Phasen | 2 |
| Steuermodi | Steuermodi |
| Encoder-Rückmeldung | Nein |
| Mit Impulsgeber integriert | Nein |
| Eingangsspannung (V) | 20 - 74 DC |
| Ausgangsstrom (A) | 0,5 - 8,0 |
| Mikroschritt (Schritte/Umdr.) | 200 - 10000 |
| Max. Pulsfrequenz(kHZ) | 500 |
| Impulsbreite (μs) | 1 |
-
