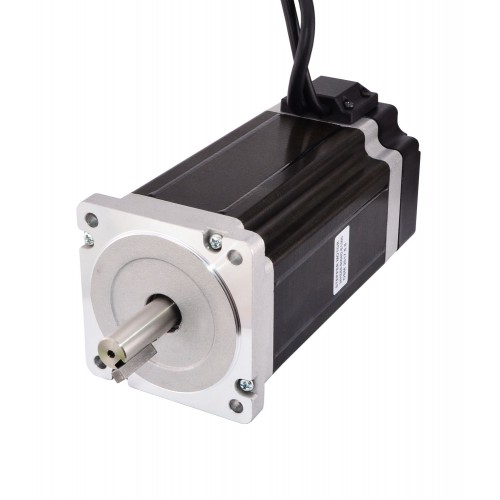

Nema 34 Closed Loop Schrittmotor 34HS59-5004D-E1000 13,0Nm Encoder 1000CPR
- Handbücher und Dokumentation: Motordatenblatt:
Kaufen Sie jetzt:€148,82
Nema 34 Closed Loop Schrittmotor 34HS59-5004D-E1000 13,0Nm Encoder 1000CPR
Dieser bipolare Closed-Loop-Schrittmotor der Größe Nema 34 (Modell 34HS59-5004D-E1000) verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 13 Nm. Er arbeitet mit 5 A pro Phase bei einem Phasenwiderstand von 1 Ohm. Die Bauform beträgt 86 x 86 mm, die Motorlänge 151,5 mm. Die Welle hat einen Durchmesser von 14 mm, eine Länge von 37 mm und eine Passfedernut von 25 mm. Ein integrierter Encoder mit 1000 CPR liefert Rückmeldesignale über zwei Kanäle bei 5 V Betriebsspannung. Die Leitungslänge beträgt 500 mm.
Motorspezifikation
- Herstellerteilenummer: 34HS59-5004D-E1000
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 13Nm
- Nennstrom/Phase: 5A
- Stromspannung: 5V
- Phasenwiderstand: 1ohms
- Induktivität: 11mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 151,5mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 37mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
Encoder Spezifikation
- Betriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000ppr
- Ausgangssignal: 2 Kanäle
- Bohrungsdurchmesser: 8mm
- Ausgangsfrequenz: ≤1MHz
- Drehzahl:5000 U/min
- Schutzart: IP20
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 151,5 |
| Haltemoment (Ncm) | 1300 |
| Haltemoment (oz.in) | 1841 |
| Induktivität (mH) | 11 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1 |
| Nennstrom (A) | 5 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Bipolar/Unipolar | Bipolar |
| Elektrische Spezifikation | |
| Ausgangsfrequenz (MHz) | ≤1MHz |
| Encoderspezifikation | |
| Nennspannung (V) | 5V |
| Ausgangsstrom (A) | 55 |
| Auflösung (CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
| Laufgeschwindigkeit (U/min) | ≤5000U/min |
| Schutzart | IP20 |
| Physikalische Spezifikation | |
| Gewicht (g) | 5600 |
