Nema 11 Doppelwellen Schrittmotor 11HS20-0674D 1,8deg 12Ncm 6,2V 4 Drähte

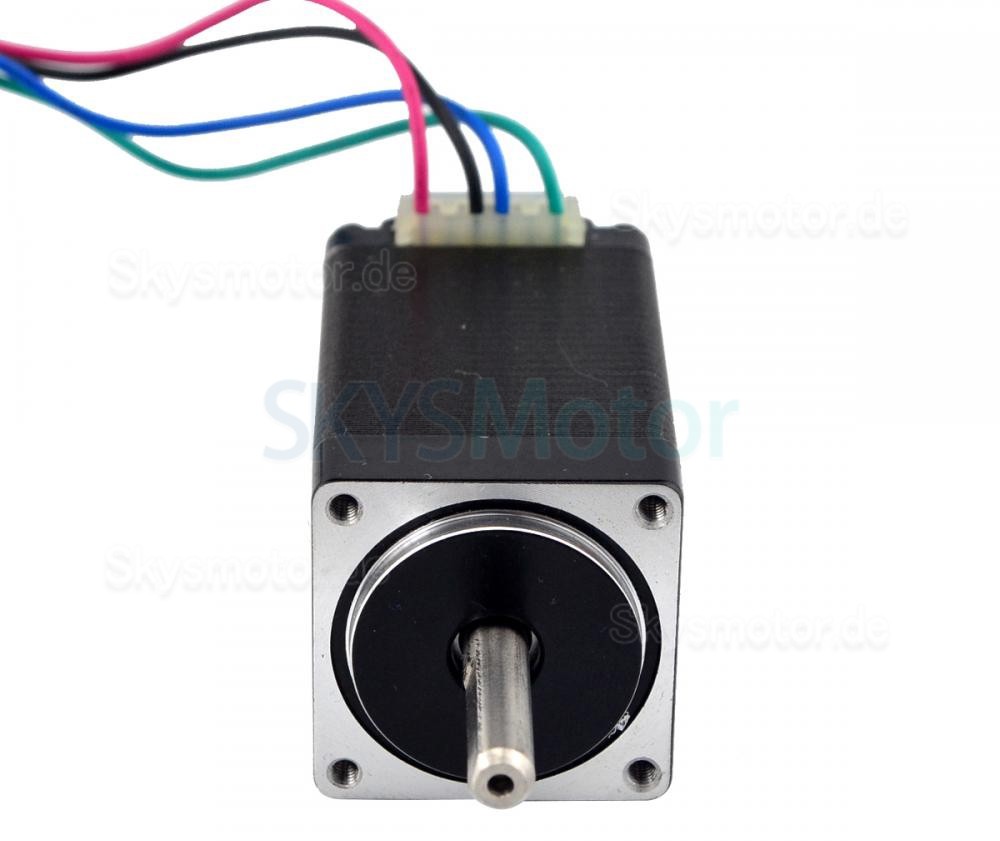

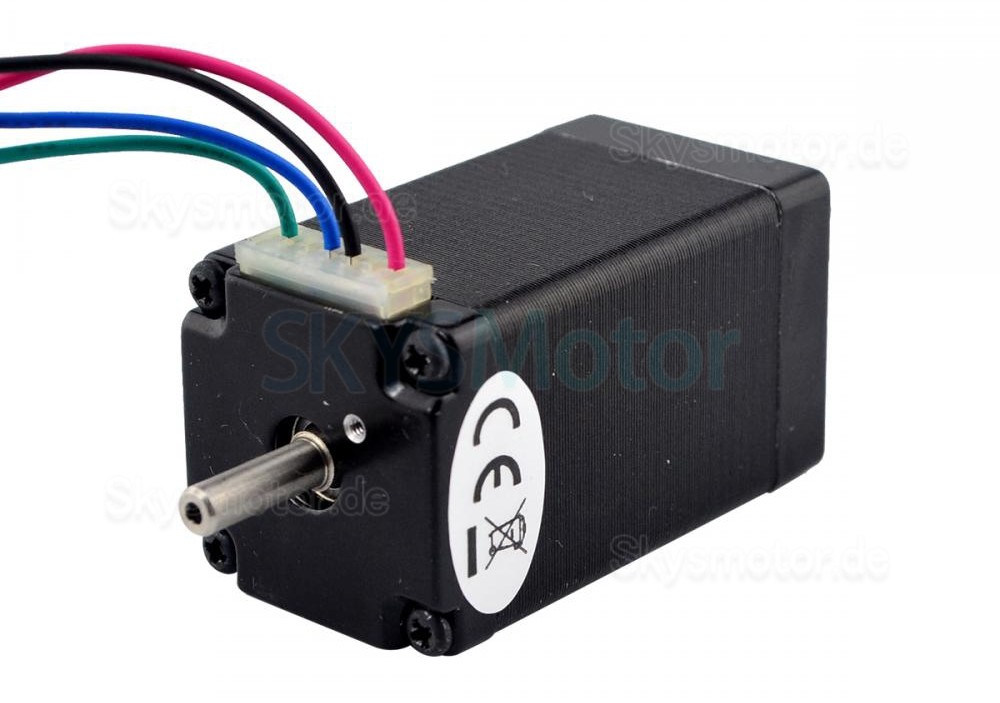

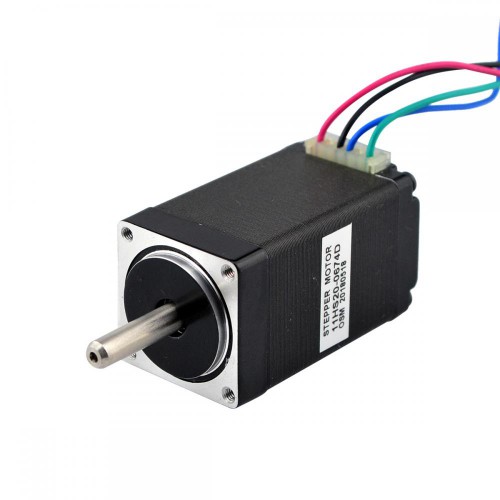

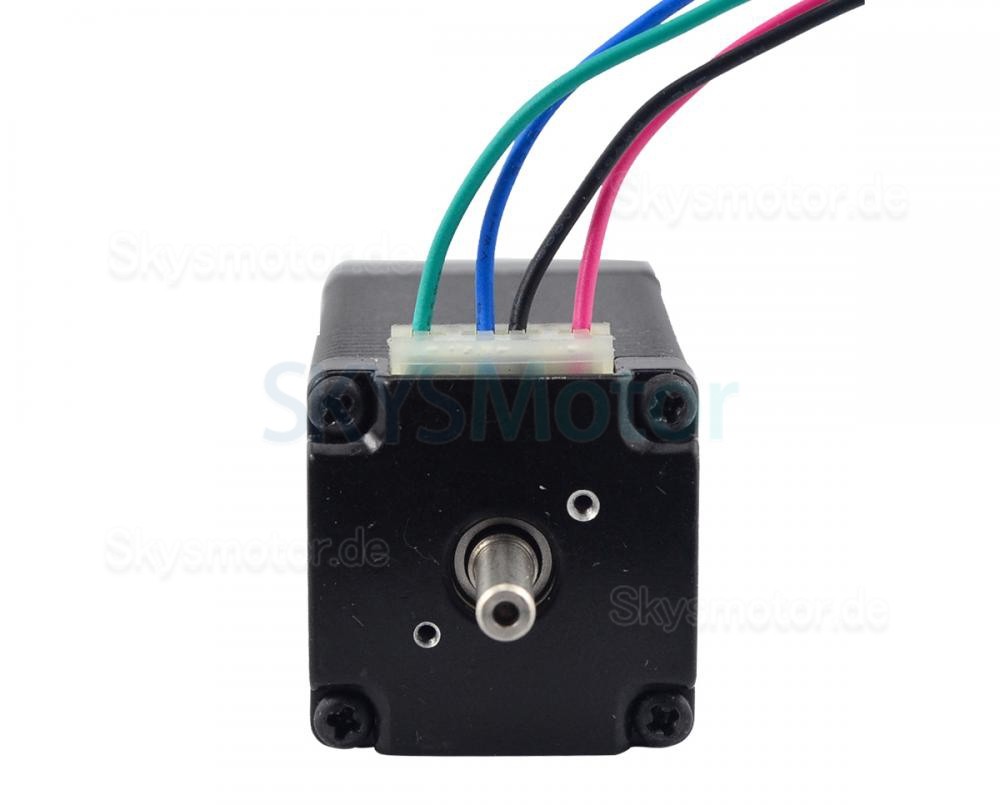

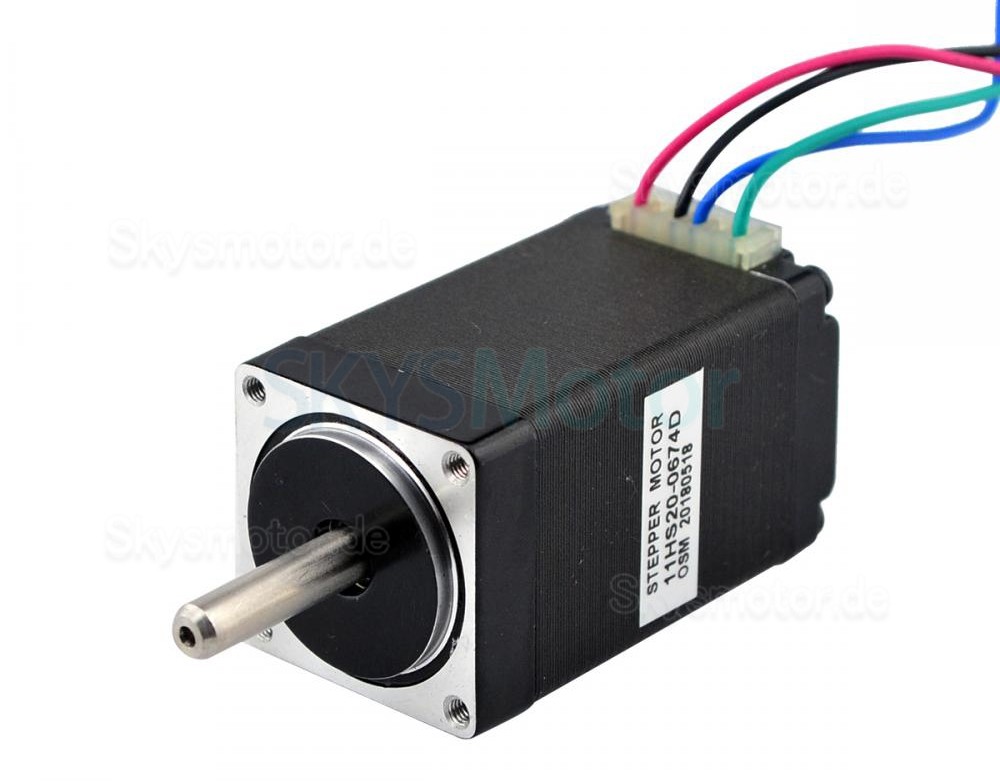

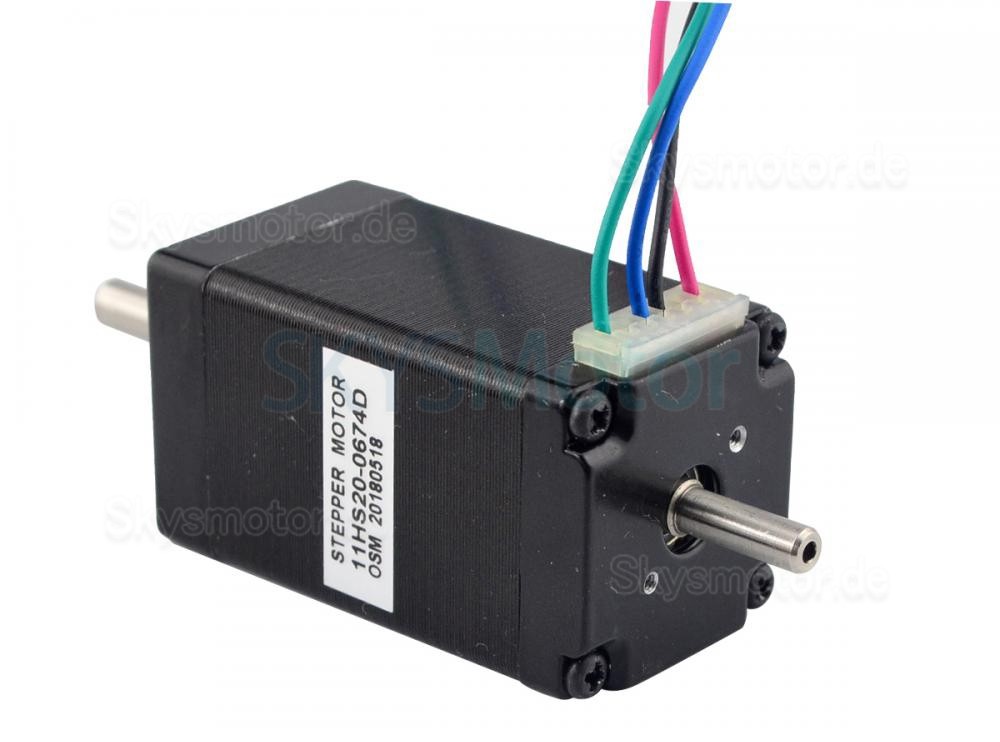

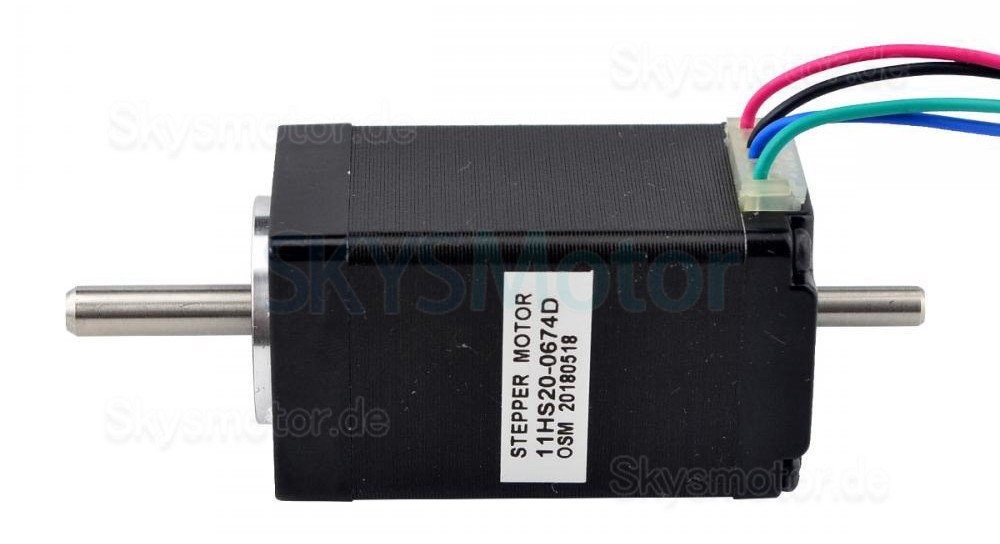

Bei diesem Modell handelt es sich um einen bipolaren Nema 11-Schrittmotor mit Doppelwelle, einem Schrittwinkel von 1,8 Grad und den Abmessungen 28 x 28 x 51 mm. Er verfügt über vier Drähte, jede Phase zieht 0,67 A bei 6,2 V und hat ein Haltemoment von 12 Ncm.
Elektrische Spezifikation
- Herstellerteilenummer: 11HS20-0674D
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 12Ncm
- Nennstrom/Phase: 0,67A
- Stromspannung: 6,2V
- Phasenwiderstand: 9,2ohms
- Induktivität: 5,7mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 51mm
- Wellendurchmesser: Φ5mm
- Vordere Wellenlänge: 20mm
- Länge der hinteren Welle:12mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 110g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 12 |
| Haltemoment (oz.in) | 17,00 |
| Induktivität (mH) | 5,7 |
| Phasenwiderstand (ohm) | 9,2 |
| Nennstrom (A) | 0,67 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 51 |
| Flanschdurchmesser (mm) | 28x28 |
| Leitungslänge (mm) | 500 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Gewicht (g) | 200 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
