Nema 11 External Linear Schrittmotor Aktuator 11LS18-07543-250E Linearhub 1.27mm Hublänge 250mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€93,27
Nema 11 External Linear Schrittmotor Aktuator 11LS18-07543-250E Linearhub 1.27mm Hublänge 250mm

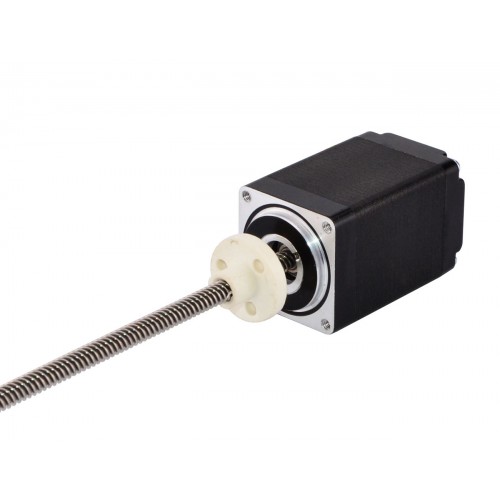

Dieses Modell entspricht nahezu exakt dem externen Doppelstapel-Schrittmotor-Linearantrieb der Haydon Kerk 28000-Serie, Größe 11. Der Motor besteht aus einem 46 mm großen 1,8-Grad-NEMA-11-Schrittmotor mit 0,75 A und integrierter Leitspindel mit 4,76 mm Durchmesser und 250 mm Länge sowie einer POM-Gewindemutter. Der lineare Hub beträgt 1,27 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 11LS18-07549-250E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 59N (300pps)
- Nennstrom/Phase: 0,75A
- Phasenwiderstand: 6,7ohms
- Stromspannung: 5V
- Induktivität: 5,8mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 46mm
- Hublänge: 250mm
- Spindeldurchmesser: Φ4,76mm
- Linearhub pro Schritt: 0,00635mm
- Linearhub pro Umdrehung: 1,27mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 180g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 5,8 |
| Minimaler Schub (N) | 59 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 6,7 |
| Nennstrom (A) | 0,75 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 46 |
| Flanschdurchmesser (mm) | 28x28 |
| Spindeldurchmesser (mm) | 4,76 |
| Hublänge (mm) | 250 |
| Linearhub pro Umdrehung (mm) | 1,27 |
| Linearhub pro Schritt (mm) | 0,00635 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
