Nema 11 External Linear Schrittmotor 11LS13-0754E-100A Linearhub 0,635mm Spindel Leitspindel 100mm

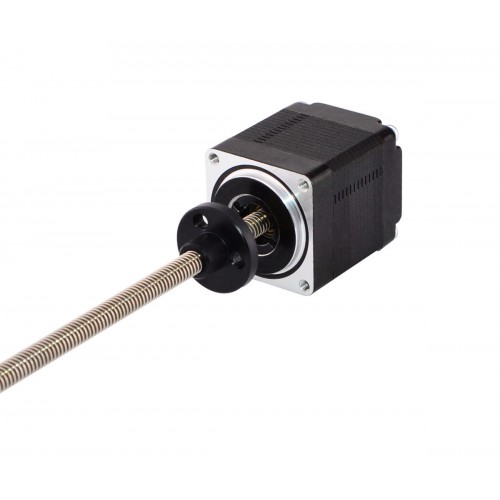

Bei diesem Modell handelt es sich um einen preisgünstigen linearen Schrittmotor mit der Bezeichnung Nema 11 externer Linearaktuator. Der Motorteil ist ein 34 mm 1,8 Grad 0,75 A Nema 11 Schrittmotor. Er ist mit einer 100 mm Tr4.76x0.635 Gewindestange und einer POM-Schraubenmutter ausgestattet, die sich entlang der Gewindestange bewegt.
Elektrische Spezifikation
- Herstellerteilenummer: 11LS13-0754E-100A
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 8,0Ncm
- Nennstrom/Phase: 0,75A
- Phasenwiderstand: 3,2ohms
- Stromspannung: 2,4V
- Induktivität: 2,0mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 34mm
- Hublänge: 100mm
- Spindeldurchmesser: Φ4,76mm
- Linearhub pro Schritt: 0,003175mm
- Linearhub pro Umdrehung: 0,635mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 150g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Orange
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 8 |
| Haltemoment (oz.in) | 11,3 |
| Induktivität (mH) | 2 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 3,2 |
| Nennstrom (A) | 0,75 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34 |
| Flanschdurchmesser (mm) | 28x28 |
| Spindeldurchmesser (mm) | 4,76 |
| Hublänge (mm) | 100 |
| Linearhub pro Umdrehung (mm) | 0,635 |
| Linearhub pro Schritt (mm) | 0,003175 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 304 |
