Nema 23 External Trapezspindel Linear Schrittmotor 23LS22-3004E-150G Linearhub 8mm Hublänge 150mm 1,3Nm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€47,64
Nema 23 External Trapezspindel Linear Schrittmotor 23LS22-3004E-150G Linearhub 8mm Hublänge 150mm 1,3Nm

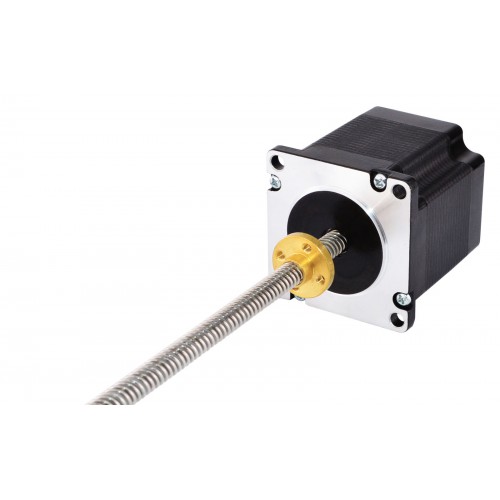

Dieses Modell ist ein wirtschaftlicher Trapezspindel Linear Schrittmotor mit der Bezeichnung Nema 23 External Linearantrieb. Der Motorteil ist ein Nema 23 Schrittmotor mit einer Gehäuselänge von 56 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 3 A. Er ist mit einer 150 mm langen Tr8x8-Gewindestange ausgestattet, entlang der sich eine Gewindemutter aus Messing bewegt.
Elektrische Spezifikation
- Herstellerteilenummer: 23LS22-3004E-150G
- Motortyp: Bipolar Schrittmotor
- Haltemoment: 1,3Nm
- Nennstrom/Phase: 3,0A
- Phasenwiderstand: 1,1ohms
- Stromspannung: 3,3V
- Induktivität: 3,2mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 56mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ11mm
- Linearhub pro Schritt: 0,04mm
- Linearhub pro Umdrehung: 2mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 650g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 130 |
| Haltemoment (oz.in) | 184 |
| Induktivität (mH) | 3,2 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 1,1 |
| Nennstrom (A) | 3 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 56 |
| Flanschdurchmesser (mm) | 57x57 |
| Spindeldurchmesser (mm) | 8 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 8 |
| Linearhub pro Schritt (mm) | 0,04 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
