Nema 11 External Linear Schrittmotor Aktuator 11LS13-04241-150E Linearhub 5,08mm Hublänge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€71,62
Nema 11 External Linear Schrittmotor Aktuator 11LS13-04241-150E Linearhub 5,08mm Hublänge 150mm

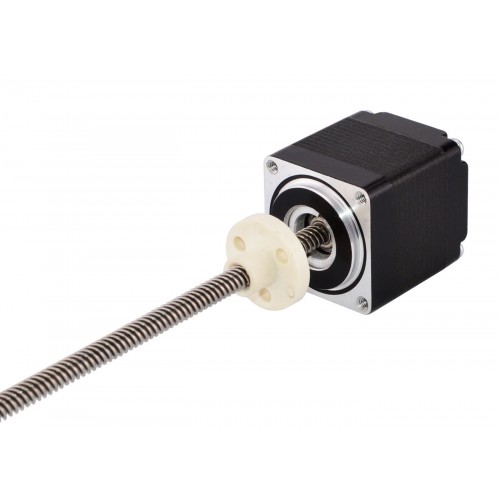

Dieses Modell entspricht nahezu exakt dem externen Schrittmotor-Linearantrieb der Haydon Kerk 28000-Serie, Größe 11. Der Motor besteht aus einem 32mm NEMA 11 Schrittmotor mit 1,8 Grad und 0,42 A. Er ist mit einer Leitspindel mit 4,76 mm Durchmesser und 150 mm Länge sowie einer POM-Gewindemutter ausgestattet. Der lineare Hub beträgt 5,08 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 11LS13-04241-150E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 10N (300pps)
- Nennstrom/Phase: 0,42A
- Phasenwiderstand: 11,9ohms
- Stromspannung: 5V
- Induktivität: 6,7mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 32mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ4,76mm
- Linearhub pro Schritt: 0,0254mm
- Linearhub pro Umdrehung: 5,08mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 119g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 6 |
| Minimaler Schub (N) | 10 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 11,4 |
| Nennstrom (A) | 0,42 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 32,2 |
| Flanschdurchmesser (mm) | 28x28 |
| Spindeldurchmesser (mm) | 4,76 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 5,08 |
| Linearhub pro Schritt (mm) | 0,0254 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
