Nema 11 External Trapezspindel Linear Schrittmotor 11LS20-0674E-100B 0,67A Linearhub 2mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€40,43
Nema 11 External Trapezspindel Linear Schrittmotor 11LS20-0674E-100B 0,67A Linearhub 2mm

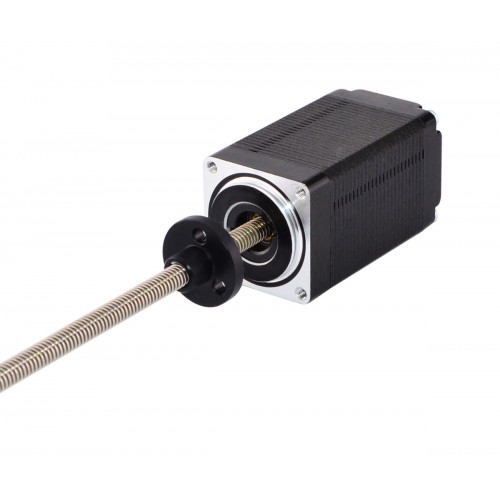

Bei diesem Modell handelt es sich um einen preisgünstigen linearen Schrittmotor mit der Bezeichnung Nema 11 externer Linearaktuator. Der Motorteil ist ein 56 mm 1,8 Grad 2A Nema 23 Schrittmotor. Er ist mit einer 100 mm Tr5x2 Gewindestange und einer POM-Schraubenmutter ausgestattet, die sich entlang der Gewindestange bewegt.
Elektrische Spezifikation
- Herstellerteilenummer: 11LS20-0674E-100B
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 12,0Ncm
- Nennstrom/Phase: 0,67A
- Phasenwiderstand: 9,2ohms
- Stromspannung: 6,2V
- Induktivität: 5,7mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 28 x 28mm
- Motorlänge: 51mm
- Hublänge: 100mm
- Spindeldurchmesser: Φ5mm
- Linearhub pro Schritt: 0,01mm
- Linearhub pro Umdrehung: 2mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 220g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Orange
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 12 |
| Haltemoment (oz.in) | 17 |
| Induktivität (mH) | 5,7 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 9,2 |
| Nennstrom (A) | 0,67 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 51 |
| Flanschdurchmesser (mm) | 28x28 |
| Spindeldurchmesser (mm) | 5 |
| Hublänge (mm) | 100 |
| Linearhub pro Umdrehung (mm) | 2 |
| Linearhub pro Schritt (mm) | 0,01 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 304 |
