Nema 11 Non-captive Linearantrieb Schrittmotor 11N13S0754QE-150RS Linearhub 4,877mm Length 150mm
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Nema 11 Non-captive Linearantrieb Schrittmotor 11N13S0754QE-150RS Linearhub 4,877mm Length 150mm

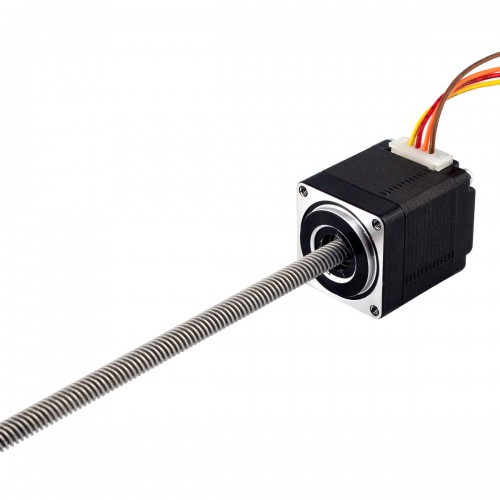

Bei diesem Modell handelt es sich um einen preisgünstigen linearen Schrittmotor mit der Bezeichnung „Nema 11 Non-Captive Linearantrieb“. Er besteht aus einem 34 mm 1,8 Grad 0,75 A Nema 11-Schrittmotor und einer 150 mm langen Tr5.56x4.8768 Linearschraube.
Elektrische Spezifikation
Herstellerteilenummer: 11N13S0754QE-150RS(11LS13-0754N-150C)
Motortyp: Non Captive Linear Schrittmotor
Schrittwinkel: 1,8 Grad
Minimaler Schub: 0,64N(300pps)
Nennstrom/Phase: 0,75A
Phasenwiderstand: 3,2ohms
Stromspannung: 2,4V
Induktivität: 2,0mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 28 x 28mm
Motorlänge: 34mm
Hublänge: 150mm
Spindeldurchmesser: Φ5,56mm
Linearhub pro Schritt: 0,024384mm
Linearhub pro Umdrehung: 4,8768mm
Anzahl der Leitungen: 4
Leitungslänge: 300mm
Gewicht: 150g
Anschluss
| A+ | A- | B+ | B- |
| Rot | Braun | Gelb | Orange |
Bearbeitung der Enden von Gewindespindel
.jpg "Nema 11 Non-captive Linearantrieb Schrittmotor 11N13S0754QE-150RS Linearhub 4,877mm Length 150mm")
Spielfreie Mutter
SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.
Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.
.png "Nema 11 Non-captive Linearantrieb Schrittmotor 11N13S0754QE-150RS Linearhub 4,877mm Length 150mm")
Encoder
.png "Nema 11 Non-captive Linearantrieb Schrittmotor 11N13S0754QE-150RS Linearhub 4,877mm Length 150mm")
Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.
Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.
Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.
Bremsen
Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.
.png "Nema 11 Non-captive Linearantrieb Schrittmotor 11N13S0754QE-150RS Linearhub 4,877mm Length 150mm")
Verdrahtung, Kabel und Anschlüsse
.png "Nema 11 Non-captive Linearantrieb Schrittmotor 11N13S0754QE-150RS Linearhub 4,877mm Length 150mm")
Fliegende Drahtanschlüsse oder Stecker
Verdrehte Drahtanschlüsse
Schrumpfschläuche oder dehnbare Rohre
Kabelgehäuse
Teflonbeschichtete Spindel
Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.
Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.
Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.
Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
.png "Nema 11 Non-captive Linearantrieb Schrittmotor 11N13S0754QE-150RS Linearhub 4,877mm Length 150mm")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 2 |
| Minimaler Schub (N) | 0,64 |
| Phasenwiderstand (ohm) | 3,2 |
| Nennstrom (A) | 0,75 |
| Schrittwinkel (°) | 1,8 |
| Linearmotortyp | Non-Captive |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34 |
| Flanschdurchmesser (mm) | Nema 11 (28 x 28) |
| Leitungslänge (mm) | 300 |
| Spindeldurchmesser (mm) | 5,56 |
| Hublänge (mm) | 150 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 4,8768 |
| Linearhub pro Schritt (mm) | 0,024384 |
| Schutzart | 40 |
-
