Nema 14 (Φ36x12mm) Runder Schrittmotor 14HR05-0504S 0,9 Grad 5Ncm 8,5V 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€18,36
Nema 14 (Φ36x12mm) Runder Schrittmotor 14HR05-0504S 0,9 Grad 5Ncm 8,5V 4 Drähte

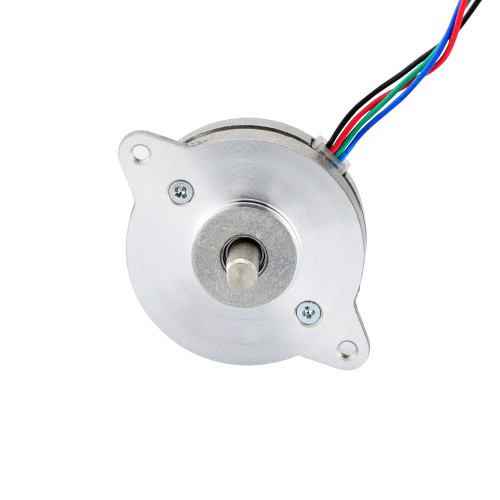

Dieser runde hybride bipolare Nema 14-Schrittmotor hat einen Schrittwinkel von 0,9 Grad und die Abmessungen Φ36 x 12 mm. Er verfügt über vier Drähte, jede Phase zieht 0,5 A bei 8,5 V und hat ein Haltemoment von 5 Ncm.
Elektrische Spezifikation
- Herstellerteilenummer: 14HR05-0504S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,9 deg
- Haltemoment: 5Ncm
- Nennstrom/Phase: 0,5A
- Stromspannung: 8,5V
- Phasenwiderstand: 17ohms
- Induktivität: 6,5mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: Φ36mm
- Motorlänge: 12,5mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 10,5mm
- Länge der D-Flachwelle: 5mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 50g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 5 |
| Haltemoment (oz.in) | 7,08 |
| Induktivität (mH) | 6,5 |
| Phasenwiderstand (ohm) | 17 |
| Nennstrom (A) | 0,5 |
| Schrittwinkel (°) | 0,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 12 |
| Flanschdurchmesser (mm) | Ф36,5 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 10,5 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
| Gewicht (g) | 60 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
