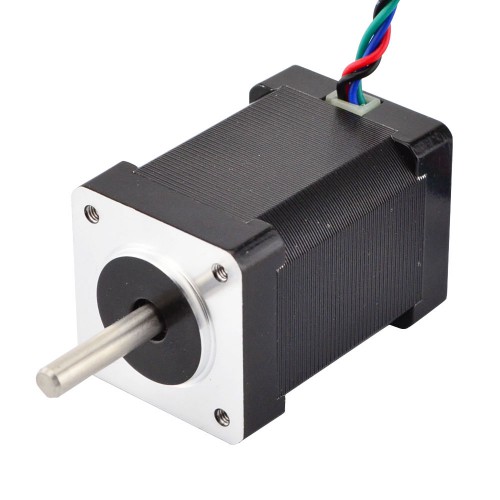

Nema 14 Hohem Drehmoment Schrittmotor 14HS20-1504S 4,2V 1,8 Grad 40Ncm 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€16,69
Nema 14 Hohem Drehmoment Schrittmotor 14HS20-1504S 4,2V 1,8 Grad 40Ncm 4 Drähte
Dieser Nema 14-Schrittmotor ist das stärkste Modell der Nema 14-Motorengröße. Er hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 35 x 35 x 52 mm. Er verfügt über vier Drähte, jede Phase zieht 1,5 A bei 4,2 V und hat ein Haltemoment von 40 Ncm.
Elektrische Spezifikation
- Herstellerteilenummer: 14HS20-1504S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 40Ncm
- Nennstrom/Phase: 1,5A
- Stromspannung:4,2V
- Phasenwiderstand: 2,8ohms
- Induktivität: 3,8mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 52mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 24mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
- Gewicht: 290g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 40 |
| Haltemoment (oz.in) | 56,7 |
| Induktivität (mH) | 3,8 |
| Phasenwiderstand (ohm) | 2,8 |
| Nennstrom (A) | 1,5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 52 |
| Flanschdurchmesser (mm) | 35x35 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 400 |
| Gewicht (g) | 350 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
