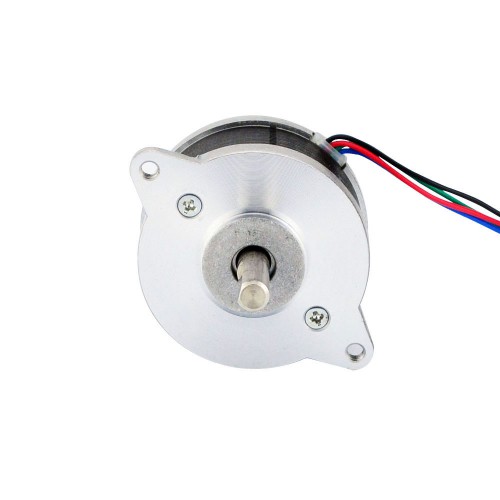

Nema 14 (Φ36x20mm) Runder Schrittmotor 14HR08-0654S 4,6V 0,9 Grad 8,5Ncm 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€18,36
Nema 14 (Φ36x20mm) Runder Schrittmotor 14HR08-0654S 4,6V 0,9 Grad 8,5Ncm 4 Drähte
Dieser runde hybride bipolare Nema 14 Schrittmotor hat einen Schrittwinkel von 0,9 Grad und die Abmessungen Φ36 x 20 mm. Er verfügt über vier Drähte, jede Phase zieht 0,65 A bei 4,6 V und hat ein Haltemoment von 8,5 Ncm.
Elektrische Spezifikation
- Herstellerteilenummer: 14HR08-0654S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,9 deg
- Haltemoment: 8,5Ncm
- Nennstrom/Phase: 0,65A
- Stromspannung: 4,6V
- Phasenwiderstand: 7ohms
- Induktivität: 6,0mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: Φ36mm
- Motorlänge: 19,5mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 15,5mm
- Länge der D-Flachwelle: 10mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 100g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 8,5 |
| Haltemoment (oz.in) | 12 |
| Induktivität (mH) | 6 |
| Phasenwiderstand (ohm) | 7 |
| Nennstrom (A) | 0,65 |
| Schrittwinkel (°) | 0,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 19,6 |
| Flanschdurchmesser (mm) | Ф36,5 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 15 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
| Gewicht (g) | 130 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
