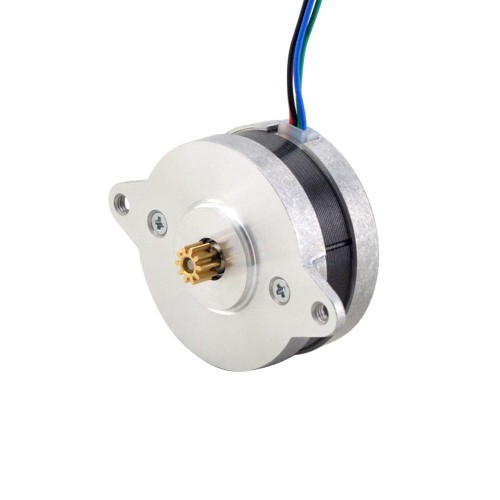

Nema 14 (Φ36x17,5mm) Runder Schrittmotor 14HR07-1004VRN 1,8 Grad 9 Ncm 1,0A 4 Drähte
- Handbücher und Dokumentation: Motordatenblatt:
Kaufen Sie jetzt:€17,73
Nema 14 (Φ36x17,5mm) Runder Schrittmotor 14HR07-1004VRN 1,8 Grad 9 Ncm 1,0A 4 Drähte
Elektrische Spezifikation
Herstellerteilenummer: 14HR07-1004VRN
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 9 Ncm
Nennstrom/Phase: 1,0 A
Phasenwiderstand: 3,9 ohms
Induktivität: 2,0 mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 36,5 x 36,5 mm
Motorlänge: 17,5 mm
Wellendurchmesser: Φ2,5 mm
Länge der Welle: 4 mm
Anzahl der Leitungen: 4
Leitungslänge: 500 mm
Gewicht: 0,08 kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grün
|
Schwarz
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 9 |
| Haltemoment (oz.in) | 12,75 |
| Induktivität (mH) | 2,0 |
| Phasenwiderstand (ohm) | 3,9 |
| Nennstrom (A) | 1,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 17,5 |
| Flanschdurchmesser (mm) | Nema 14 (36,5 x 36,5) |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 2,5 |
| Länge der Welle (mm) | 4 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 80 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
