Nema 14 (Φ36x21.5mm) Runder Schrittmotor 14HR09-0434S-C1 3,83V 0,9 Grad 9,5Ncm mit Umlenkrolle
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€18,09

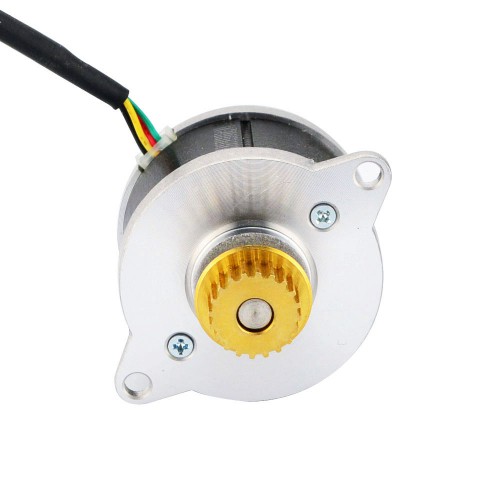

Nema 14 (Φ36x21,5mm) Runder Schrittmotor 14HR09-0434S-C1 3,83V 0,9 Grad 9,5Ncm mit Umlenkrolle
Dieser kundenspezifische runde, hybride bipolare Nema 14 Schrittmotor hat einen Schrittwinkel von 0,9 Grad und die Abmessungen Φ36 x 21,5 mm. Er verfügt über vier Drähte, jede Phase verbraucht 0,43 A bei 3,83 V und hat ein Haltemoment von 9,5 Ncm. Eine 20-Zähne-MXL-Riemenscheibe ist erhältlich. Er eignet sich gut für Kameras und Monitore.
Elektrische Spezifikation
- Herstellerteilenummer: 14HR09-0434S-C1
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,9 deg
- Haltemoment: 9,5Ncm
- Nennstrom/Phase: 0,425A
- Stromspannung: 3,83V
- Phasenwiderstand: 9,0 ohms
- Induktivität: 5,0mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: Φ36mm
- Motorlänge: 21,5mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 11,7mm
- Pulley Profile: MXL
- Number of Teeth: 20
- Pully Pitch: 2,032mm
- Pitch Diameter: Φ12,94
- Addendum Circle Diameter: Φ12,43
- Pully Material : H59 Brass
- Anzahl der Leitungen: 4 mit Stecker PH-6
- Leitungslänge: 120mm
- Gewicht: 130g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 9,5 |
| Haltemoment (oz.in) | 13,5 |
| Induktivität (mH) | 5 |
| Phasenwiderstand (ohm) | 9 |
| Nennstrom (A) | 0,43 |
| Schrittwinkel (°) | 0,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 21,5 |
| Flanschdurchmesser (mm) | Ф36,5 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | O |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 11,7 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 120 |
| Gewicht (g) | 130 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
