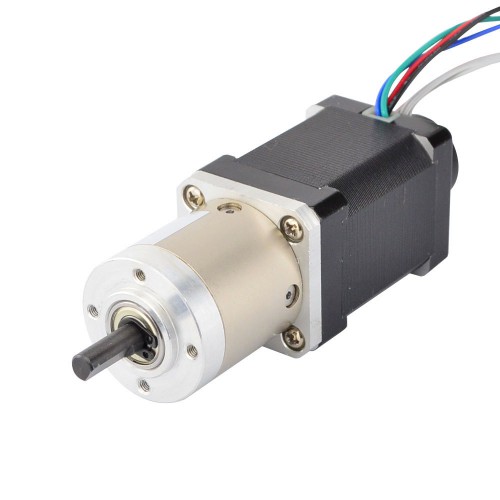

Nema 14 Closed-loop Getriebe Schrittmotor 3 Phasen L=52mm Übersetzungsverhältnis 13,73:1 Encoder 300CPR
Kaufen Sie jetzt:€80,60
Nema 14 Closed-loop Getriebe Schrittmotor 3 Phasen L=52mm Übersetzungsverhältnis 13,73:1 Encoder 300CPR
Motorspezifikation
- Herstellerteilenummer: 14HS20-1504S-PG14-E300
- Motortyp: Bipolar Schrittmotor
- Bauform: 35 x 35mm
- Motorlänge: 52mm
- Schrittwinkel ohne Getriebe: 1,8 Grad
- Haltemoment ohne Getriebe: 0,4Nm
- Nennstrom/Phase: 1,5A
- Phasenwiderstand: 2,8ohms
- Stromspannung: 4,2V
- Induktivität: 3,8mH ± 20%(1KHz)
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Getriebelänge: 36,8mm
- Übersetzungsverhältnis: 13,73
- Wirkungsgrad: 80%
- Wellendurchmesser: Φ6mm
- Länge der Welle: 18mm
- Länge der D-Flachwelle: 12mm
- Verdrehspiel im Leerlauf: <=1deg
- Max, zulässiges Drehmoment: 4Nm
- Drehmoment (erlaubt): 8Nm
- Maximale axiale Belastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Encoder Spezifikation
- Betriebsspannung: 5V
- Ausgangsstrom: 50mA
- Auflösung: 300ppr
- Ausgangssignal: 2 Kanäle
- Bohrungsdurchmesser: Φ4mm
- Ausgangsfrequenz: ≤1MHz
- Drehzahl: ≤5000U/min
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Motorlänge (mm) | 52 |
| Haltemoment ohne Getriebe (Ncm) | 40 |
| Haltemoment ohne Getriebe (oz.in) | 56,6 |
| Induktivität (mH) | 3,8 |
| Leitungslänge (mm) | 400 |
| Motor NEMA Größe | Nema 14 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 2,8 |
| Nennstrom (A) | 1,5 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Schrittwinkel (°) | 1,8 |
| Encoderspezifikation | |
| Schutzart | IP20 |
| Ausgangsstrom (A) | 50 |
| Ausgangsfrequenz | ≤0,03MHz |
| Nennspannung (V) | 5V |
| Auflösung (CPR) | 300 |
| Laufgeschwindigkeit (U/min) | ≤5000U/min |
| Ausgangssignalkanäle | 2 Kanäle |
| Physikalische Spezifikation | |
| Gewicht (g) | 450 |
