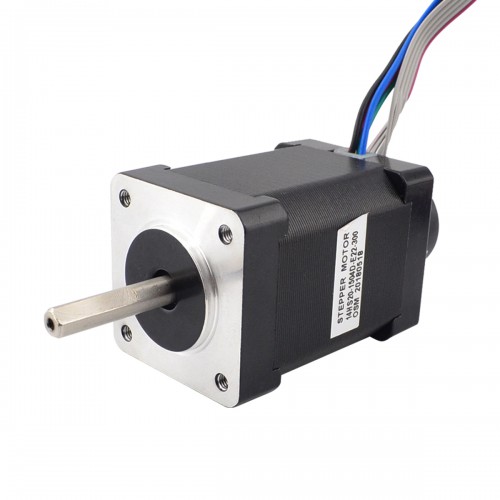

Nema 14 Closed Loop Schrittmotor 14HS20-1504D-E22-300 40Ncm Encoder 300CPR
- Handbücher und Dokumentation: Motordatenblatt:
Kaufen Sie jetzt:€52,68
Nema 14 Closed Loop Schrittmotor 14HS20-1504D-E22-300 40Ncm Encoder 300CPR
Motorspezifikation
- Herstellerteilenummer: 14HS20-1504D-E22-300
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,40Nm
- Nennstrom/Phase: 1,50A
- Stromspannung: 4,20V
- Phasenwiderstand: 2,80ohms
- Induktivität: 3,80mH ± 20%(1KHz)
- Bauform: 35 x 35mm
- Motorlänge: 52mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 24mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
Encoder Spezifikation
- Betriebsspannung: 5VDC
- Ausgangsstrom: ≤20mA
- Auflösung: 300 CPR (Counts per Revolution)
- Ausgangssignal: 2 Kanäle
- Wellendurchmesser: Φ5mm
- Ausgangsfrequenz: ≤30KHz
- Ausgangsspannung niedrig: ≤0,3VDC
- Ausgangsspannung hoch: ≥3,4VDC
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 40 |
| Haltemoment (oz.in) | 56,656 |
| Induktivität (mH) | 3,8 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 14 |
| Phasenwiderstand (ohm) | 2,8 |
| Nennstrom (A) | 1,5 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Schrittwinkel (°) | 1,8 |
| Encoderspezifikation | |
| Ausgangsstrom (A) | 20 |
| Ausgangsfrequenz | ≤30KHz |
| Ausgangssignalkanäle | 2 |
| Nennspannung (V) | 5 |
| Auflösung (CPR) | 300 |
| Ausgangsspannung hoch (VDC) | ≥3,4 |
| Ausgangsspannung niedrig (VDC) | ≤0,3 |
