Nema 14 External Linearantribe 14LS17-0914P-250E Linearhub 0,794mm Hublänge 250mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€93,27
Nema 14 External Linearantribe 14LS17-0914P-250E Linearhub 0,794mm Hublänge 250mm

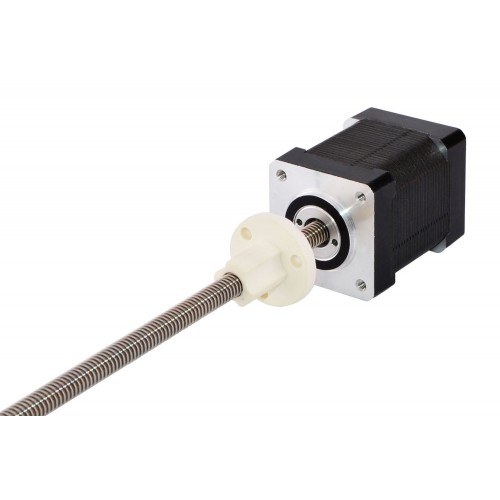

Dieses Modell entspricht nahezu exakt dem externen Schrittmotor-Linearantrieb der Haydon Kerk 35000-Serie, Größe 14. Der Motor besteht aus einem 48mm NEMA 14 Schrittmotor mit 1,8 Grad und 0,91 A. Er ist mit einer Leitspindel mit 6,35 mm Durchmesser und 250 mm Länge sowie einer POM-Gewindemutter ausgestattet. Der lineare Hub beträgt 0,794 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 14LS17-0914P-250E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 252N (300pps)
- Nennstrom/Phase: 0,91A
- Phasenwiderstand: 5,5ohms
- Stromspannung: 5V
- Induktivität: 7,63mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 48mm
- Hublänge: 250mm
- Spindeldurchmesser: Φ6,35mm
- Linearhub pro Schritt: 0,00396875mm
- Linearhub pro Umdrehung: 0,794mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 240g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 7,63 |
| Minimaler Schub (N) | 252 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 5,5 |
| Nennstrom (A) | 0,91 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | 35x35 |
| Spindeldurchmesser (mm) | 6,35 |
| Hublänge (mm) | 250 |
| Linearhub pro Umdrehung (mm) | 0,79375 |
| Linearhub pro Schritt (mm) | 0,00396875 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
