Nema 14 Non Captive Linear Schrittmotor 14LS17-09149-250N Linearhub 1,27mm Hublänge 250mm

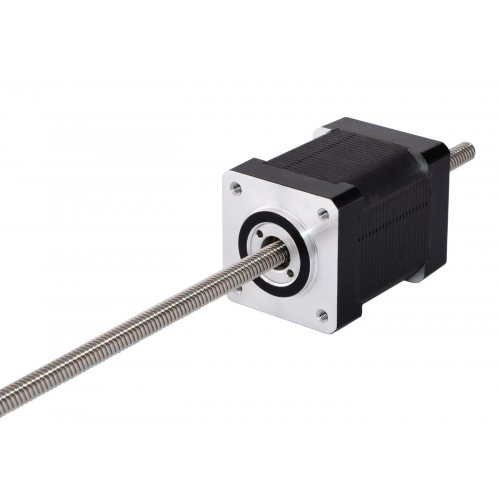

Dieses Modell entspricht nahezu exakt dem Double-Stack-Linearantrieb mit nicht-verliersicherem Schrittmotor der Haydon Kerk 35000-Serie, Größe 14. Der Motor besteht aus einem 48-mm-Körper, einem 1,8-Grad-Schrittmotor mit 0,91 A und einer 250 mm langen Leitspindel mit 6,35 mm Durchmesser. Der lineare Hub beträgt 1,27 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 14LS17-09149-250N
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 224N (300pps)
- Nennstrom/Phase: 0,91A
- Phasenwiderstand: 5,5ohms
- Stromspannung: 5V
- Induktivität: 7,63mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 35 x 35mm
- Motorlänge: 48mm
- Hublänge: 250mm
- Spindeldurchmesser: Φ6,35mm
- Linearhub pro Schritt: 0,00635mm
- Linearhub pro Umdrehung: 1,27mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 240g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 7,63 |
| Minimaler Schub (N) | 224 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 5,5 |
| Nennstrom (A) | 0,91 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | 35x35 |
| Spindeldurchmesser (mm) | 6,35 |
| Hublänge (mm) | 250 |
| Linearhub pro Umdrehung (mm) | 1,27 |
| Linearhub pro Schritt (mm) | 0,00635 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
