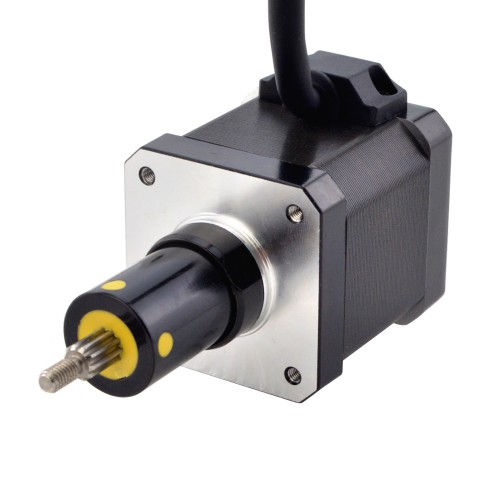

NEMA 17 Captive Acme Linear Schrittmotor Aktuator 17C19S2504GF5-025RS 0,5Nm Linearhub 0,0127mm Hublänge 25,4mm
-
Handbücher und Dokumentation:
NEMA 17 Captive Acme Linear Schrittmotor Aktuator 17C19S2504GF5-025RS 0,5Nm Linearhub 0,0127mm Hublänge 25,4mm
Bei diesem Modell handelt es sich um einen Nema 17 Captive ACME-Linearschrittmotor mit 48 mm Gehäuselänge, 1,8 Grad Schrittwinkel und 2,5 A Nennstrom. Er verfügt über einen Durchmesser von 6,35 mm , einen Verfahrweg von 25,4 mm, und der lineare Verfahrweg beträgt 2,54 mm pro Umdrehung. Er zeichnet sich durch hohe Leistung, lange Lebensdauer, geringe Geräuschentwicklung und hohe Effizienz aus.
Elektrische Spezifikation
Herstellerteilenummer: 17C19S2504GF5-025RS
Motortyp: Captive
Schrittwinkel: 1,8°
Haltemoment: 0,5Nm
Nennstrom/Phase: 2,5A
Phasenwiderstand: 0,78ohms
Induktivität: 1,5mH±20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 48mm
Hublänge: 25,4mm(1")
Spindeldurchmesser: Φ6,35mm
Linearhub pro Schritt: 0,0127mm
Linearhub pro Umdrehung: 2,54mm
Anzahl der Leitungen: 4
Leitungslänge: 500mm
Anschluss
| A+ | A- | B+ | B- |
| Rot | Rot/Weiß | Grün | Grün/Weiß |
Bearbeitung der Enden von Gewindespindel
.jpg "NEMA 17 Captive Acme Linear Schrittmotor Aktuator 17C19S2504GF5-025RS 0,5Nm Linearhub 0,0127mm Hublänge 25,4mm")
Spielfreie Mutter
SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.
Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.
.png "NEMA 17 Captive Acme Linear Schrittmotor Aktuator 17C19S2504GF5-025RS 0,5Nm Linearhub 0,0127mm Hublänge 25,4mm")
Encoder
.png "NEMA 17 Captive Acme Linear Schrittmotor Aktuator 17C19S2504GF5-025RS 0,5Nm Linearhub 0,0127mm Hublänge 25,4mm")
Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.
Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.
Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.
Bremsen
Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.
.png "NEMA 17 Captive Acme Linear Schrittmotor Aktuator 17C19S2504GF5-025RS 0,5Nm Linearhub 0,0127mm Hublänge 25,4mm")
Verdrahtung, Kabel und Anschlüsse
.png "NEMA 17 Captive Acme Linear Schrittmotor Aktuator 17C19S2504GF5-025RS 0,5Nm Linearhub 0,0127mm Hublänge 25,4mm")
Fliegende Drahtanschlüsse oder Stecker
Verdrehte Drahtanschlüsse
Schrumpfschläuche oder dehnbare Rohre
Kabelgehäuse
Teflonbeschichtete Spindel
Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.
Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.
Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.
Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
.png "NEMA 17 Captive Acme Linear Schrittmotor Aktuator 17C19S2504GF5-025RS 0,5Nm Linearhub 0,0127mm Hublänge 25,4mm")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 1,5 |
| Phasenwiderstand (ohm) | 0,78 |
| Nennstrom (A) | 2,5 |
| Schrittwinkel (°) | 1,8 |
| Motortyp | Captive |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 500 |
| Spindeldurchmesser (mm) | 6,35 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 2,54 |
| Linearhub pro Schritt (mm) | 0,0127 |
| Schutzart | 40 |
-
