Nema 17 External Linear Schrittmotor 17LS13-0704P-150E Linearhub 0,794mm Hublänge 150mm

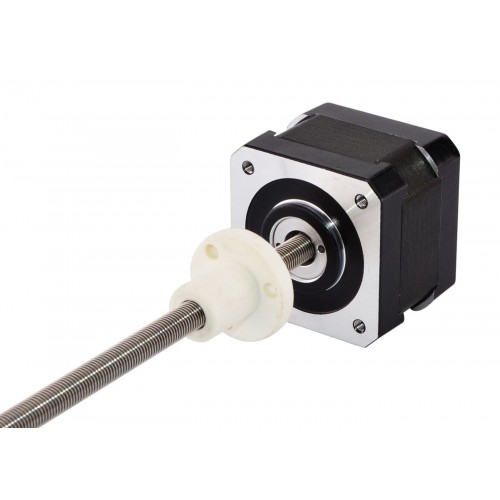

Dieses Modell entspricht weitgehend dem External Linear Schrittmotor Linearantrieb der Haydon Kerk Serie 43000 in Größe 17. Der Motor verfügt über ein 34 mm langes Gehäuse, einen Schrittwinkel von 1,8° und einen Nennstrom von 0,7 A (NEMA 17). Er ist mit einer Trapezgewindespindel mit 6,35 mm Durchmesser und 150 mm Länge sowie einer Mutter aus POM ausgestattet. Der lineare Vorschub beträgt 0,794 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 17LS13-0704P-150E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 434N (300pps)
- Nennstrom/Phase: 0,7A
- Phasenwiderstand: 7,2ohms
- Stromspannung: 5V
- Induktivität: 10,6mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 34mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ6,35mm
- Linearhub pro Schritt: 0,00396875mm
- Linearhub pro Umdrehung: 0,794mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 241g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 10,6 |
| Minimaler Schub (N) | 434 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 7,2 |
| Nennstrom (A) | 0,7 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 33,8 |
| Flanschdurchmesser (mm) | 42x42 |
| Spindeldurchmesser (mm) | 6,35 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 0,79375 |
| Linearhub pro Schritt (mm) | 0,00396875 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
