Nema 17 External Linear Schrittmotor 17LS19-0406E-330Y Linearhub 2mm Hublänge 330mm 32Ncm

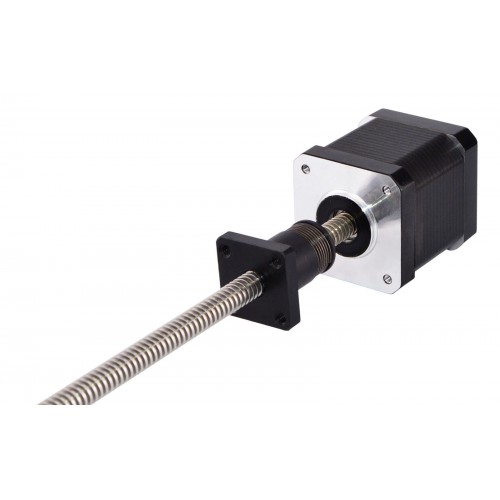

Dieser lineare Schrittmotor Nema 17 mit spielfreier Gewindemutter ist ein 12 V, 0,4 A, 48 mm, 1,8 Grad und 6 Drähten Nema 17-Schrittmotor. Er ist mit einer 330 mm langen Tr8x2-Gewindestange und einer spielfreien Gewindemutter ausgestattet, die sich entlang der Gewindestange bewegt.
Elektrische Spezifikation
- Herstellerteilenummer: 17LS19-0406E-330Y
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 32Ncm
- Nennstrom/Phase: 0,4A
- Phasenwiderstand: 30 ohms
- Stromspannung: 12V
- Induktivität: 25mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 48mm
- Hublänge: 330mm
- Spindeldurchmesser: Φ8mm
- Linearhub pro Schritt: 0,01mm
- Linearhub pro Umdrehung: 2mm
- Anzahl der Leitungen: 6
- Leitungslänge: 400mm
- Gewicht: 400g
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Rot
|
Braun
|
Gelb
|
Grau
|
Orange
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 32 |
| Haltemoment (oz.in) | 45,3 |
| Induktivität (mH) | 25 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 30 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | 42x42 |
| Spindeldurchmesser (mm) | 8 |
| Hublänge (mm) | 330 |
| Linearhub pro Umdrehung (mm) | 2 |
| Linearhub pro Schritt (mm) | 0,01 |
| Anzahl der Leitungen | 6 |
| Leitungslänge (mm) | 400 |
