Nema 17 External Linear Schrittmotor 17LS13-15049-150E Linearhub 1,27mm Hublänge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€68,93
Nema 17 External Linear Schrittmotor 17LS13-15049-150E Linearhub 1,27mm Hublänge 150mm

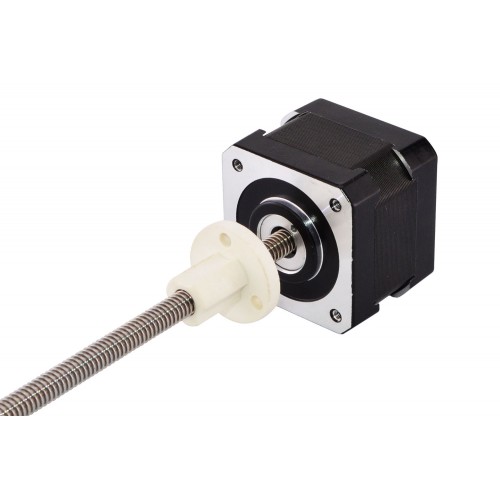

Dieses Modell entspricht weitgehend dem externen Linearantrieb mit Schrittmotor der Haydon Kerk Serie 43000 in Größe 17. Der integrierte NEMA 17 Schrittmotor verfügt über ein 34 mm langes Gehäuse, einen Schrittwinkel von 1,8° und einen Nennstrom von 1,5 A. Ausgestattet ist das System mit einer Trapezgewindespindel mit 6,35 mm Durchmesser und 150 mm Länge sowie einer Mutter aus POM. Der lineare Vorschub beträgt 1,27 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 17LS13-15049-150E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 230N (300pps)
- Nennstrom/Phase: 1,5A
- Phasenwiderstand: 1,56ohms
- Stromspannung: 2,33V
- Induktivität: 1,9mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 34mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ6,35mm
- Linearhub pro Schritt: 0,00635mm
- Linearhub pro Umdrehung: 1,27mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 241g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 1,9 |
| Minimaler Schub (N) | 230 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 1,56 |
| Nennstrom (A) | 1,5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 33,8 |
| Flanschdurchmesser (mm) | 42x42 |
| Spindeldurchmesser (mm) | 6,35 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 1,27 |
| Linearhub pro Schritt (mm) | 0,00635 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
