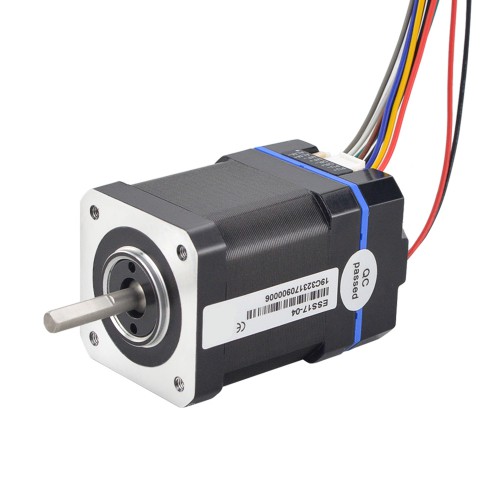

Nema 17 Integrierter Closed Loop Schrittmotor ESS17-04 0,48Nm 24-36VDC 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€109,28
Nema 17 Integrierter Closed Loop Schrittmotor ESS17-04 0,48Nm 24-36VDC 1000CPR
Dieser integrierte NEMA 17 Closed-Loop Schrittmotor (Modell ESS17-04) verfügt über ein Haltemoment von 0,48 Nm und arbeitet mit einer Versorgungsspannung von 24 bis 36 VDC. Der Ausgangsspitzenstrom liegt zwischen 0,8 und 2,0 A. Der integrierte Inkremental-Encoder mit differenziellem Ausgang bietet eine Auflösung von 1000 CPR und zwei Signalkanäle. Die Bauform beträgt 42 x 42 mm bei einer Motorlänge von 47 mm. Die Ausgangswelle hat einen Durchmesser von 5 mm und ist 24 mm lang, davon 15 mm als D-Flachwelle ausgeführt.
Elektrische Spezifikation:
- Herstellerteilenummer: ESS17-04
- Haltemoment: 0,48Nm
- Eingangsspannung: 24 - 36VDC
- Ausgangsspitzenstrom: 0,8 - 2,0A
- Logikeingangsstrom:10mA
- Logikeingangsspannung:5V
- Encoder-Typ: Inkrementalgeber
- Encoder-Ausgangstyp: Differenziell
- Encoder-Auflösung: 1000 CPR (Counts per Revolution)
- Encoder-Ausgangssignalkanäle: 2
- Isolationswiderstand: > 100MΩ
- Isolationsfestigkeit: 500 VAC, 1 Minute
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 47mm
- Wellendurchmesser: Φ5mm
- Länge der D-Flachwelle: 15mm
- Länge der Welle: 24mm
- Gewicht: 419g
Anschluss
|
PU+
|
PU-
|
DR+
|
DR-
|
MF+
|
MF-
|
ALM+
|
ALM-
|
|
Rot
|
Gelb
|
Blau
|
Schwarz
|
Braun
|
Grün
|
Weiß
|
Grau
|
| Integrierte Schritt-/Servomotor-Spezifikation | |
|---|---|
| Eingangsspannung (V) | 24 - 36 VDC |
| Länge (mm) | 47 |
| Ausgangsstrom | 0,8 - 2,0 A |
