Nema 23 Schrittmotor und Controller-Set 3,0Nm 1-DM542T-23HS45, 1-Achsen CNC-Kit

Nema 23 Schrittmotor und Controller-Set 3,0Nm 1-DM542T-23HS45, 1-Achsen CNC-Kit

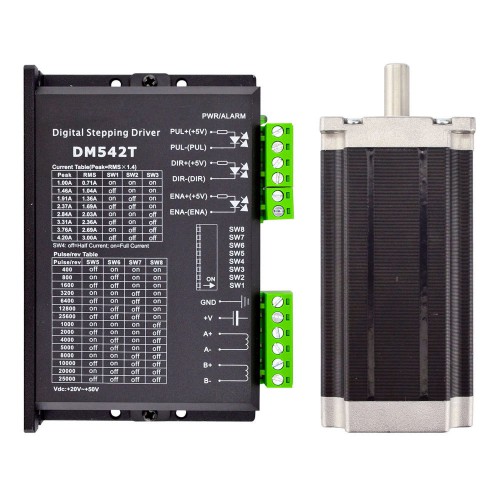

Dieses CNC-Kit enthält:

• 1 x Digitaler Schrittmotorantrieb 1,0–4,2 A, 20–50 VDC für Schrittmotor Nema 17, 23, 24
• 1 x Nema 23 Bipolar 3Nm 3,5A 57x57x114mm 4 Drähte CNC Schrittmotor

Motorspezifikation

• Herstellerteilenummer: 23HS45-3504S
• Motortyp: Bipolar Schrittmotor
• Schrittwinkel: 1,8 Grad
• Haltemoment: 3Nm
• Nennstrom/Phase: 3,5A
• Stromspannung: 4,2V
• Phasenwiderstand: 1,2ohms
• Induktivität: 5mH ± 20%(1KHz)
• Bauform: 57 x 57mm
• Motorlänge: 113mm
• Wellendurchmesser: Φ10mm
• Länge der Welle: 24mm
• Länge der D-Flachwelle: 20mm
• Anzahl der Leitungen: 4
• Leitungslänge: 400mm
• Gewicht: 1,2kg

Anschluss

Treiberspezifikation

• Eingangsspannung 20-50VDC
• Anti-Resonanz trägt zur Stabilisierung des Drehmoments bei und verringert Instabilitäten im mittleren Drehzahlbereich.
• Automatische Motorerkennung und Parameterkonfiguration beim Einschalten ermöglichen Reaktionen mit unterschiedlichen Motortypen
• Die Mikroschrittfunktion ermöglicht die Erzeugung eines Schritt-Eingangs mit niedriger Auflösung in einen Mikroschritt-Ausgang mit höherer Auflösung und sorgt so für gleichmäßigere Motorbewegungen
• 15 wählbare Mikroschrittauflösungen: 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000 und 25000
• Sanftanlauf ohne "Sprung" beim Einschalten
• 8 wählbare Spitzenstromstärken: 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
• Pulsfrequenz bis zu 200 kHz, TTL-kompatibel mit optisch isolierten Eingängen.
• Automatische Stromabsenkung im Leerlauf
• Geeignet für 2-Phasen- und 4-Phasen-Schrittmotoren
• Unterstützt PUL/DIR-Steuerungsmodus
• Überspannungs- und Überstromschutz
