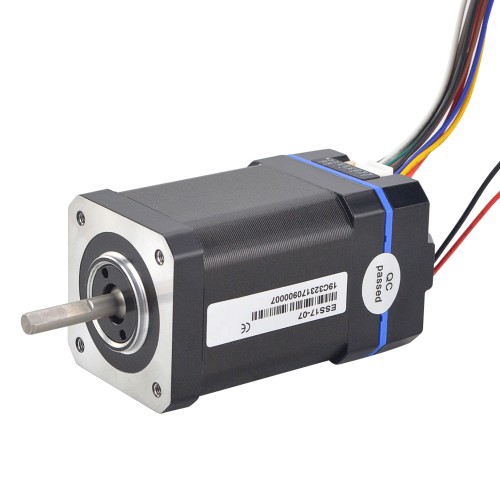

Nema 17 Integrierter Closed Loop Schrittmotor ESS17-07 0,60Nm 24-36VDC 1000CPR

Nema 17 Integrierter Closed Loop Schrittmotor ESS17-07 0,60Nm 24-36VDC 1000CPR

Dieser integrierte NEMA 17 Closed-Loop Schrittmotor (Modell ESS17-07) bietet ein Haltemoment von 0,6 Nm und arbeitet mit einer Eingangsspannung von 24 bis 36 VDC. Der maximale Ausgangsstrom liegt bei 2,0 A. Ein integrierter Inkrementalgeber mit 1000 CPR und differenziellem Ausgang liefert zwei Signalkanäle. Die Bauform beträgt 42 x 42 mm, die Motorlänge liegt bei 60 mm. Die Ausgangswelle hat einen Durchmesser von 5 mm und ist 24 mm lang, davon 15 mm als D-Flachwelle ausgeführt.

Elektrische Spezifikation:

• Herstellerteilenummer: ESS17-07
• Haltemoment: 0,6Nm
• Eingangsspannung: 24 - 36VDC
• Ausgangsspitzenstrom: 0,8 - 2,0A
• Logikeingangsstrom:10mA
• Logikeingangsspannung:5V
• Encoder-Typ: Inkrementalgeber
• Encoder-Ausgangstyp: Differenziell
• Encoder-Auflösung: 1000 CPR (Counts per Revolution)
• Encoder-Ausgangssignalkanäle: 2
• Isolationswiderstand: > 100MΩ
• Isolationsfestigkeit: 500 VAC, 1 Minute

Physikalische Spezifikation

• Bauform: 42 x 42mm
• Motorlänge: 60mm
• Wellendurchmesser: Φ5mm
• Länge der D-Flachwelle: 15mm
• Länge der Welle: 24mm
• Gewicht: 531g

Anschluss
