Nema 17 Non Captive Linearantribe 17LS13-1504J-150N Linearhub 2,4384mm Hublänge 150mm

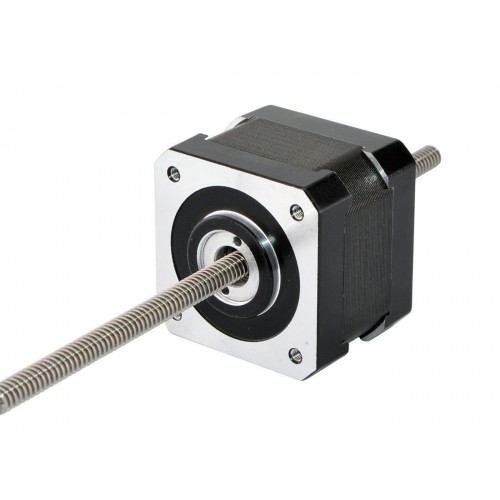

Dieses Modell entspricht nahezu exakt dem nicht-gefangenen Schrittmotor-Linearantrieb der Haydon Kerk 43000-Serie, Größe 17. Der Motor besteht aus einem 34 mm großen, 1,8-Grad NEMA 17 Schrittmotor mit 1,5 A und arbeitet mit einer Leitspindel mit 5,54 mm Durchmesser und 150 mm Länge. Der lineare Hub beträgt 2,348 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 17LS13-1504J-150N
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 196N (300pps)
- Nennstrom/Phase: 1,5A
- Phasenwiderstand: 1,56ohms
- Stromspannung: 2,33V
- Induktivität: 1,9mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 34mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ5,54mm
- Linearhub pro Schritt: 0,012192mm
- Linearhub pro Umdrehung: 2,438mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 241g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 1,9 |
| Minimaler Schub (N) | 196 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 1,56 |
| Nennstrom (A) | 1,5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 33,8 |
| Flanschdurchmesser (mm) | 42x42 |
| Spindeldurchmesser (mm) | 5,54 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 2,4384 |
| Linearhub pro Schritt (mm) | 0,012192 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
