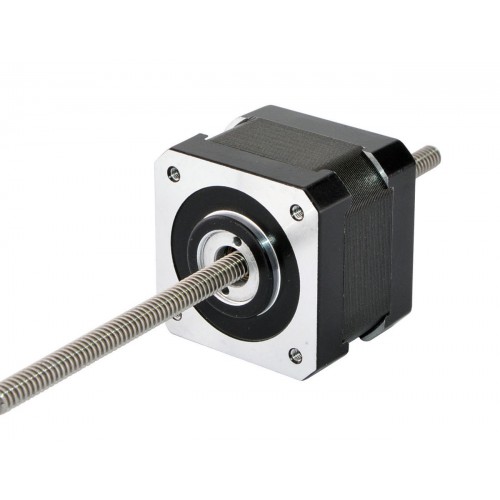

Nema 17 Non Captive Linearantribe 17LS13-07049-150N Linearhub 1,27mm Hublänge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€74,33
Nema 17 Non Captive Linearantribe 17LS13-07049-150N Linearhub 1,27mm Hublänge 150mm
Dieses Modell entspricht weitgehend dem Haydon Kerk 43000 Serie Size 17 nicht-kaptiven Schrittmotor-Linearantrieb. Der Motorteil ist ein Nema 17 Schrittmotor mit 34 mm Gehäuselänge, 1,8 Grad Schrittwinkel und 0,7 A Nennstrom. Er ist mit einer 6,35 mm Durchmesser und 150 mm langen Trapezgewindespindel ausgestattet. Der lineare Verfahrweg beträgt 1,27 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 17LS13-07049-150N
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 230N (300pps)
- Nennstrom/Phase: 0,7A
- Phasenwiderstand: 7,2ohms
- Stromspannung: 5V
- Induktivität: 10,6mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 34mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ6,35mm
- Linearhub pro Schritt: 0,00635mm
- Linearhub pro Umdrehung: 1,27mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 241g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 10,6 |
| Minimaler Schub (N) | 230 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 7,2 |
| Nennstrom (A) | 0,7 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 33,8 |
| Flanschdurchmesser (mm) | 42x42 |
| Spindeldurchmesser (mm) | 6,35 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 1,27 |
| Linearhub pro Schritt (mm) | 0,00635 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
