Nema 17 Non Captive Linearaktuatoren 17LS13-0404N-100D Linearhub 2mm Hublänge 100mm 26Ncm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€33,37
Nema 17 Non Captive Linearaktuatoren 17LS13-0404N-100D Linearhub 2mm Hublänge 100mm 26Ncm

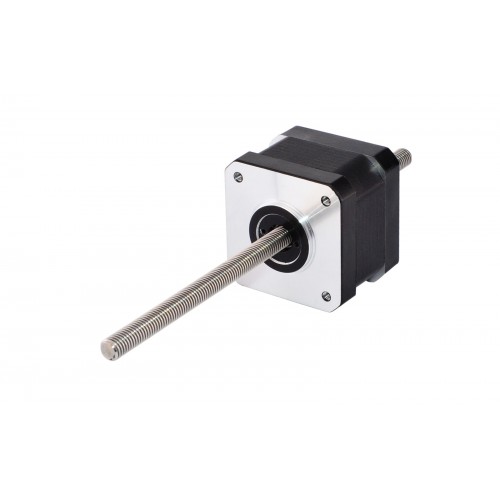

Dieses Modell ist ein wirtschaftlicher Linear-Schrittmotor, bekannt als Nema 17 Non Captive Linearaktuatoren. Er besteht aus einem Nema 17 Schrittmotor mit 34 mm Gehäuselänge, 1,8 Grad Schrittwinkel und 0,4 A Nennstrom sowie einer 100 mm langen Tr6,35x2 Trapezgewindespindel.
Elektrische Spezifikation
- Herstellerteilenummer: 17LS13-0404N-100D
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 26Ncm
- Nennstrom/Phase: 0,4A
- Phasenwiderstand: 30ohms
- Stromspannung: 12V
- Induktivität: 37mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 34mm
- Hublänge: 100mm
- Spindeldurchmesser: Φ6,35mm
- Linearhub pro Schritt: 0,01mm
- Linearhub pro Umdrehung: 2mm
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
- Gewicht: 400g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Grau
|
Gelb
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 26 |
| Haltemoment (oz.in) | 36,8 |
| Induktivität (mH) | 37 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 30 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 34 |
| Flanschdurchmesser (mm) | 42x42 |
| Spindeldurchmesser (mm) | 6,35 |
| Hublänge (mm) | 100 |
| Linearhub pro Umdrehung (mm) | 2 |
| Linearhub pro Schritt (mm) | 0,01 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 400 |
