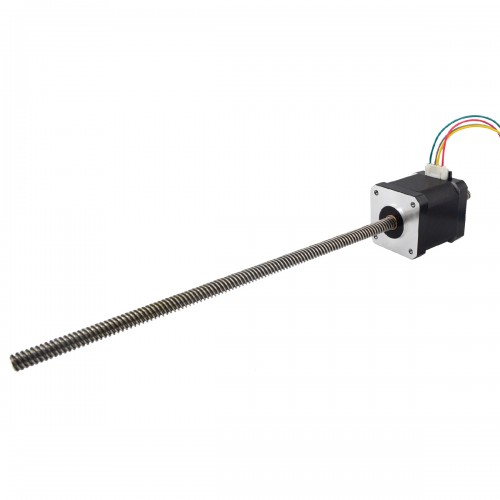

Nema 17 Non-captive Linear Schrittmotor 17LS19-1684N-300G Linearhub 8mm/0,31496" Length 300mm
Dieses Modell ist ein wirtschaftlicher Linear-Schrittmotor mit der Bezeichnung Nema 17 Non-captive Linearantrieb. Er besteht aus einem Nema 17 Schrittmotor mit 48 mm Gehäuselänge, 1,8 Grad Schrittwinkel und 0,4 A Nennstrom sowie einer 300 mm langen Tr8x8 Trapezgewindespindel.
Elektrische Spezifikation
- Herstellerteilenummer: 17LS19-1684N-300G
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 44Ncm
- Nennstrom/Phase: 1,68A
- Phasenwiderstand: 1,65ohms
- Stromspannung: 2,8V
- Induktivität: 2,80mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 48mm
- Hublänge: 300mm
- Spindeldurchmesser: Φ8mm
- Linearhub pro Umdrehung: 8mm
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
- Gewicht: 350g
Anschluss
A+
|
A-
|
B+
|
B-
|
Rot
|
Grau
|
Gelb
|
Grün
|
Elektrische Spezifikation | |
---|---|
Bipolar/Unipolar | Bipolar |
Haltemoment (Ncm) | 44 |
Induktivität (mH) | 2,8 |
Phasenwiderstand (ohm) | 1,65 |
Nennstrom (A) | 1,68 |
Schrittwinkel (°) | 1,8 |
Motortyp | Non-Captive |
Physikalische Spezifikation | |
Motorlänge (mm) | 48 |
Flanschdurchmesser (mm) | 42 x 42 |
Leitungslänge (mm) | 400 |
Spindeldurchmesser (mm) | 8 |
Hublänge (mm) | 300 |
Anzahl der Leitungen | 4 |
Linearhub pro Umdrehung (mm) | 8 |
Linearhub pro Schritt (mm) | 0,04 |
