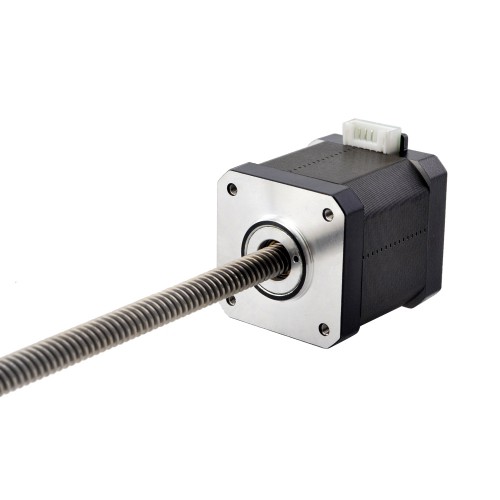

Nema 17 Non-captive Linear Schrittmotor 17N19S1684MB-200RS Linearhub 8mm Length 200mm
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Nema 17 Non-captive Linear Schrittmotor 17N19S1684MB-200RS Linearhub 8mm Length 200mm
Dieses Modell ist ein wirtschaftlicher Linear-Schrittmotor mit der Bezeichnung Nema 17 Non-captive Linearantrieb. Er besteht aus einem Nema 17 Schrittmotor mit 48 mm Gehäuselänge, 1,8 Grad Schrittwinkel und 0,4 A Nennstrom sowie einer 200 mm langen Tr8x8 Trapezgewindespindel.
Elektrische Spezifikation
Herstellerteilenummer: 17N19S1684MB-200RS(17LS19-1684N-200G)
Motortyp: Non-Captive Linear Schrittmotor
Schrittwinkel: 1,8 Grad
Minimaler Schub: 6,5N
Nennstrom/Phase: 1,68A
Phasenwiderstand: 1,65ohms
Stromspannung: 2,8V
Induktivität: 3mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 48mm
Hublänge: 200mm
Spindeldurchmesser: Φ8mm
Linearhub pro Schritt: 0,04mm
Linearhub pro Umdrehung: 8mm
Anzahl der Leitungen: 4
Leitungslänge: 400mm
Gewicht: 400g
Anschluss
| A+ | A- | B+ | B- |
| Rot | Grau | Gelb | Grün |
Bearbeitung der Enden von Gewindespindel
.jpg "Nema 17 Non-captive Linear Schrittmotor 17N19S1684MB-200RS Linearhub 8mm Length 200mm")
Spielfreie Mutter
SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.
Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.
.png "Nema 17 Non-captive Linear Schrittmotor 17N19S1684MB-200RS Linearhub 8mm Length 200mm")
Encoder
.png "Nema 17 Non-captive Linear Schrittmotor 17N19S1684MB-200RS Linearhub 8mm Length 200mm")
Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.
Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.
Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.
Bremsen
Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.
.png "Nema 17 Non-captive Linear Schrittmotor 17N19S1684MB-200RS Linearhub 8mm Length 200mm")
Verdrahtung, Kabel und Anschlüsse
.png "Nema 17 Non-captive Linear Schrittmotor 17N19S1684MB-200RS Linearhub 8mm Length 200mm")
Fliegende Drahtanschlüsse oder Stecker
Verdrehte Drahtanschlüsse
Schrumpfschläuche oder dehnbare Rohre
Kabelgehäuse
Teflonbeschichtete Spindel
Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.
Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.
Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.
Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
.png "Nema 17 Non-captive Linear Schrittmotor 17N19S1684MB-200RS Linearhub 8mm Length 200mm")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 2,8 |
| Minimaler Schub (N) | 6,5 |
| Phasenwiderstand (ohm) | 1,65 |
| Nennstrom (A) | 1,68 |
| Schrittwinkel (°) | 1,8 |
| Linearmotortyp | Non-Captive |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 400 |
| Spindeldurchmesser (mm) | 8 |
| Hublänge (mm) | 200 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 8 |
| Linearhub pro Schritt (mm) | 0,04 |
| Schutzart | 40 |
-
