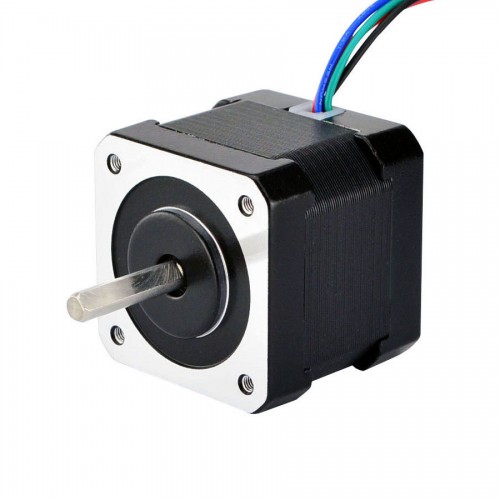

Nema 17 Schrittmotor 17HS16-2004S1 2,2V 45Ncm 4 Drähte mit 1m Kabel und Stecker
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€11,96
Nema 17 Schrittmotor 17HS16-2004S1 2,2V 45Ncm 4 Drähte mit 1m Kabel und Stecker
Dies ist einer der beliebtesten Schrittmotoren in der Größe Nema 17. Er bietet einen Schrittwinkel von 1,8 Grad und die Abmessungen 42 x 42 x 40 mm. Er verfügt über vier Adern mit 1 m Kabel und einem 2,54-mm-Rasterstecker. Jede Phase verbraucht 2,0 A und hat ein Haltemoment von 45 Ncm. Dieser Schrittmotor eignet sich für RepRap Prusa, Mendel 90, Rostock und ähnliche 3D-Drucker sowie für CNC- und Roboteranwendungen.
Hier ist die aktualisierte Version mit steckbarem Anschlusskabel und kleinerem Gehäuse. Sie ist besser für Ihre 3D-Drucker geeignet: 17HS15-1504S-X1
Elektrische Spezifikation
- Herstellerteilenummer: 17HS16-2004S1
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 45Ncm
- Nennstrom/Phase: 2A
- Stromspannung: 2,2V
- Phasenwiderstand: 1,1ohms
- Induktivität: 2,6mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 40mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 23mm
- Länge der D-Flachwelle: 21mm
- Anzahl der Leitungen: 4
- Leitungslänge: 1000mm
- Gewicht: 310g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 45 |
| Haltemoment (oz.in) | 64 |
| Induktivität (mH) | 2,6 |
| Phasenwiderstand (ohm) | 1,1 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 40 |
| Flanschdurchmesser (mm) | 42x42 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 23 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 1000 |
| Gewicht (g) | 300 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
