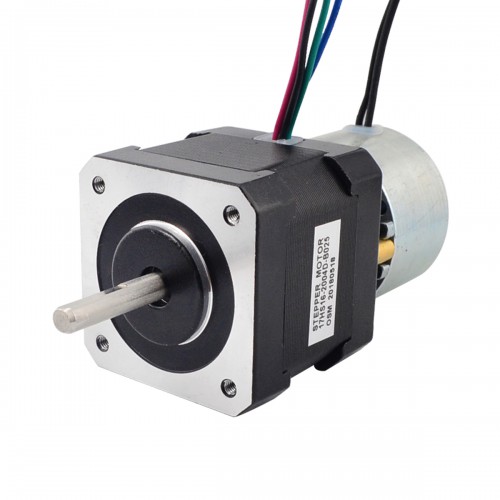

Nema 17 Schrittmotor 17HS16-2004D-B025 0,45Nm mit Bremse, Reibmoment 0,25Nm
- Handbücher und Dokumentation: Motordatenblatt:
Kaufen Sie jetzt:€58,34
Nema 17 Schrittmotor 17HS16-2004D-B025 0,45Nm mit Bremse, Reibmoment 0,25Nm
Motorspezifikation
- Herstellerteilenummer: 17HS16-2004D-B025
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,45Nm
- Nennstrom/Phase: 2,00A
- Stromspannung: 2,20V
- Phasenwiderstand: 1,1ohms
- Induktivität: 2,60mH ± 20%(1KHz)
- Bauform: 42 x 42mm
- Motorlänge: 40mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 24mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
Bremsenspezifikation
- Bremsentyp: Nicht erregt
- Haftreibungsmoment: 0,25Nm
- Trägheitsmoment: 0,6x10-6kg,cm2
- Stromspannung: 24V
- Leistung: 5W
- Wärmebeständigkeitsklasse: F
- Max, Drehzahl:5000 U/min
- Gewicht: 0,2kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 45 |
| Haltemoment (oz.in) | 63,738 |
| Induktivität (mH) | 2,6 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 17 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1,1 |
| Nennstrom (A) | 2,0 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Schrittwinkel (°) | 1,8 |
| Bremse Spezifikation | |
| Betriebsspannung (mm) | 24 |
| Hitzebeständigkeitsklasse | F |
| Max. Geschwindigkeit (U/min) | 5000 |
| Trägheitsmoment (kg·cm²) | 0,6x10-6 |
| Leistung (W) | 5 |
| Haftreibmoment (Nm) | 0,25 |
| Haftreibmoment (oz.in) | 35,4 |
