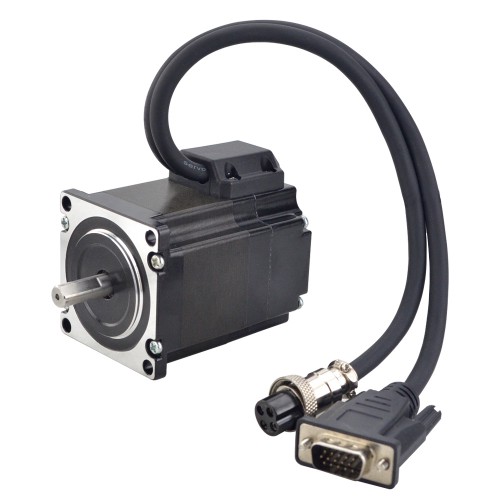

Nema 23 Closed Loop Schrittmotor E Serie 23HE22-4004D-E1000 1,2 Nm Encoder 1000CPR

Nema 23 Closed Loop Schrittmotor E Serie 23HE22-4004D-E1000 1,2 Nm Encoder 1000CPR

Dieser Nema 23 Closed-Loop Schrittmotor der E-Serie mit der Bezeichnung 23HE22-4004D-E1000 besitzt einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 1,2 Nm. Der Motor hat eine Baugröße von 57 x 57 mm und eine Länge von 56 mm. Er arbeitet mit einem Nennstrom von 4,0 A bei einem Phasenwiderstand von 0,45 Ohm. Die Welle hat einen Durchmesser von 8 mm und eine Länge von 21 mm. Der integrierte Encoder arbeitet mit 5 V Versorgungsspannung, bietet eine Auflösung von 1000 Impulsen pro Umdrehung und liefert ein zweikanaliges Ausgangssignal.

Elektrische Spezifikation

• Herstellerteilenummer: 23HE22-4004D-E1000
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 1,2 Nm
• Nennstrom/Phase: 4,0 A
• Phasenwiderstand: 0,45 ohms± 10%
• Induktivität: 1,3 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 57 x 57 mm
• Motorlänge: 56 mm
• Wellendurchmesser: Φ8 mm
• Länge der Welle: 21 mm
• Länge der D-Flachwelle: 15 mm
• Leitungslänge: 300 mm
• Gewicht: 0,83 kg

Encoder Spezifikation

• Betriebsspannung: 5V
• Ausgangsstrom: 55mA
• Auflösung: 1000ppr
• Ausgangssignal: 2 Kanäle
• Bohrungsdurchmesser: Φ8mm
• Ausgangsfrequenz: ≤1MHz
• Drehzahl: ≤5000U/min
• Schutzart: IP20

Anschluss
