Nema 23 External Linear Schrittmotor Aktuator 23LS26-25042-150E Linearhub 10,16mm Hublänge 150mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€124,33

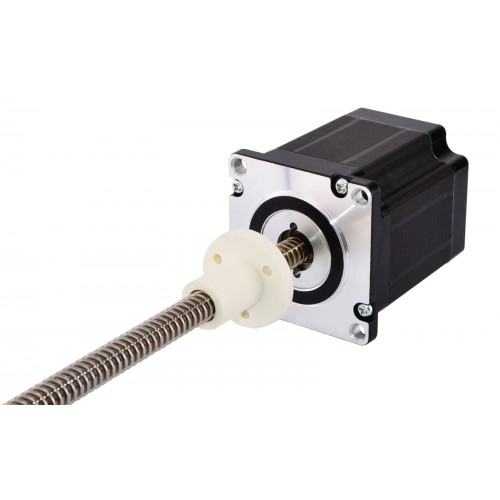

Nema 23 External Linear Schrittmotor Aktuator 23LS26-25042-150E Linearhub 10,16mm Hublänge 150mm
Dieses Modell entspricht in weiten Teilen dem Linearantrieb der Haydon Kerk 57000 Serie in Baugröße 23 mit Doppelstapel. Der Motor besteht aus einem Nema 23 Schrittmotor mit einer Gehäuselänge von 66 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 2,5 A. Er ist mit einer Trapezgewindespindel mit einem Durchmesser von 9,53 mm und einer Länge von 150 mm sowie einer Gewindemutter aus POM ausgestattet. Der lineare Vorschub beträgt 10,16 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 23LS26-25042-150E
- Motortyp: External Linearaktuator Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 220N (300pps)
- Nennstrom/Phase: 2,5A
- Phasenwiderstand: 2ohms
- Stromspannung: 5V
- Induktivität: 7,6mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 66mm
- Hublänge: 150mm
- Spindeldurchmesser: Φ9,53mm
- Linearhub pro Schritt: 0,0508mm
- Linearhub pro Umdrehung: 10,16mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 958g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 8,2 |
| Minimaler Schub (N) | 220 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 2,1 |
| Nennstrom (A) | 2,5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 66 |
| Flanschdurchmesser (mm) | 57x57 |
| Spindeldurchmesser (mm) | 9,53 |
| Hublänge (mm) | 150 |
| Linearhub pro Umdrehung (mm) | 10,16 |
| Linearhub pro Schritt (mm) | 0,0508 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
