Nema 23 External Linearaktuatoren 23LS22-2004E-300U Linearhub 4mm Hublänge 300mm 1,2Nm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€53,42
Nema 23 External Linearaktuatoren 23LS22-2004E-300U Linearhub 4mm Hublänge 300mm 1,2Nm

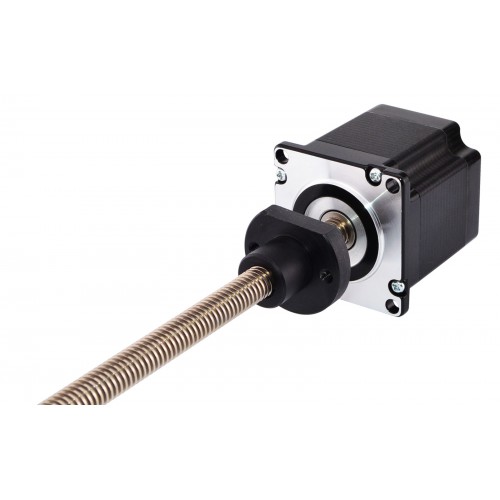

This model is economy linear stepper motor which named Nema 23 external linear actuator, the motor part is 56mm 1,8 degree 2A Nema 23 stepper motor, It was integrated with 300mm Tr11x4 threaded rod, and a POM screw nut move along the threaded rod,
Elektrische Spezifikation
- Herstellerteilenummer: 23LS22-2004E-300U
- Motortyp: Bipolar Schrittmotor
- Haltemoment: 1,2Nm
- Nennstrom/Phase: 2,0A
- Phasenwiderstand: 3,6ohms
- Stromspannung: 7,2V
- Induktivität: 12mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 56mm
- Hublänge: 300mm
- Spindeldurchmesser: Φ11mm
- Linearhub pro Schritt: 0,02mm
- Linearhub pro Umdrehung: 4mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 650g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 120 |
| Haltemoment (oz.in) | 170 |
| Induktivität (mH) | 12 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 3,6 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 56 |
| Flanschdurchmesser (mm) | 57x57 |
| Spindeldurchmesser (mm) | 11 |
| Hublänge (mm) | 300 |
| Linearhub pro Umdrehung (mm) | 4 |
| Linearhub pro Schritt (mm) | 0,02 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
