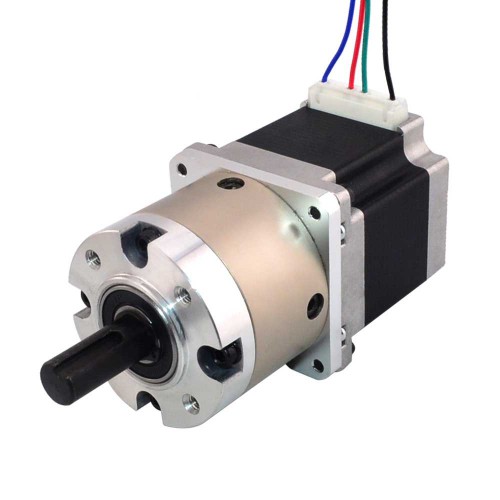

Nema 23 Getriebe Schrittmotor Bipolar 23HS22-2804SX-PG4 mit 4:1 Planetengetriebe und Stiftverbinder
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€65,88
Nema 23 Getriebe Schrittmotor Bipolar 23HS22-2804SX-PG4 mit 4:1 Planetengetriebe und Stiftverbinder
Dieser Nema 23-Schrittmotor mit 56-mm-Gehäuse und 2,8 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 4,25:1.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS22-2804SX-PG4
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment ohne Getriebe: 1,25Nm
- Nennstrom/Phase: 2,8A
- Phasenwiderstand: 0,9ohms
- Induktivität: 2,5mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart:Planetengetriebe
- Übersetzungsverhältnis:4,25
- Wirkungsgrad:90%
- Verdrehspiel im Leerlauf:<=1deg
- Max, zulässiges Drehmoment:20N,m
- Drehmoment (erlaubt):30N,m
- Maximale axiale Belastung der Welle:100N
- Maximale radiale Belastung der Welle:200N
Physikalische Spezifikation
- Bauform: 60 x 60mm
- Getriebelänge:43,5mm
- Wellendurchmesser: Φ12mm
- Länge der Welle: 30mm
- Länge der Passfedernut:20mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 1200g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Wirkungsgrad | 90% |
| Untersetzung | 4,25:1 |
| Getriebelänge (mm) | 43,5 |
| Getriebeart | Planetengetriebe |
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Max. zulässiges Drehmoment (Ncm) | 2000 |
| Max. zulässiges Drehmoment (oz.in) | 2832,2 |
| Zulässiges Dauerdrehmoment (Ncm) | 3000 |
| Zulässiges Dauerdrehmoment (oz.in) | 4248,4 |
| Maximale axiale Belastung der Welle (N) | 100 |
| Maximale radiale Belastung der Welle (N) | 200 |
| Motorspezifikation | |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 125 |
| Haltemoment ohne Getriebe (oz.in) | 177 |
| Induktivität (mH) | 2,5 |
| Leitungslänge (mm) | 300 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 2,8 |
| Wellendurchmesser (mm) | 12 |
| Länge der Welle (mm) | 30 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 1200 |
