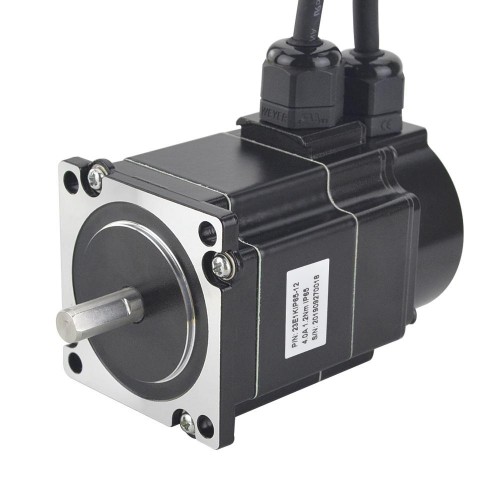

Nema 23 Wasserdichter Closed Loop Schrittmotor P-Serie 23E1KIP65-12 IP65 1,2Nm mit Encoder 1000CPR
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€84,81
Nema 23 Wasserdichter Closed Loop Schrittmotor P-Serie 23E1KIP65-12 IP65 1,2Nm mit Encoder 1000CPR
Elektrische Spezifikation
- Herstellerteilenummer: 23E1KIP65-12
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,2 Nm
- Nennstrom/Phase: 4,0 A
- Phasenwiderstand: 0,45 ohms
- Induktivität: 1,4 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57 mm
- Motorlänge: 65 mm
- Wellendurchmesser: Φ8 mm
- Länge der Welle: 21 mm
- Länge der D-Flachwelle: 15 mm
- Leitungslänge: 1000 mm
- Gewicht: 0,8 kg
Kodiersteuerung(1000 CPR (Counts per Revolution))
- Schwarz--GND
- Rot--+5VCC
- Blau/Weiß--EA-
- Blau--EA+
- Orange/Weiß--EB-
- Orange--EB+
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 120 |
| Haltemoment (oz.in) | 169,97 |
| Induktivität (mH) | 1,4 |
| Leitungslänge (mm) | 1000 |
| Phasenwiderstand (ohm) | 0,45 |
| Nennstrom (A) | 4,0 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Wasserdichtigkeit | IP65 |
| Aviation-Steckverbinder | PG9 |
| Encoderspezifikation | |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
